VacuBoy-泛用型真空搬運機

Fezer VacuBoy-泛用型真空搬運機

VacuBoy VB (最大荷重2噸)

適合水平搬運高密度的板材。簡單可調整的機構及符合人體工學的操作設計，各行業皆可使用。

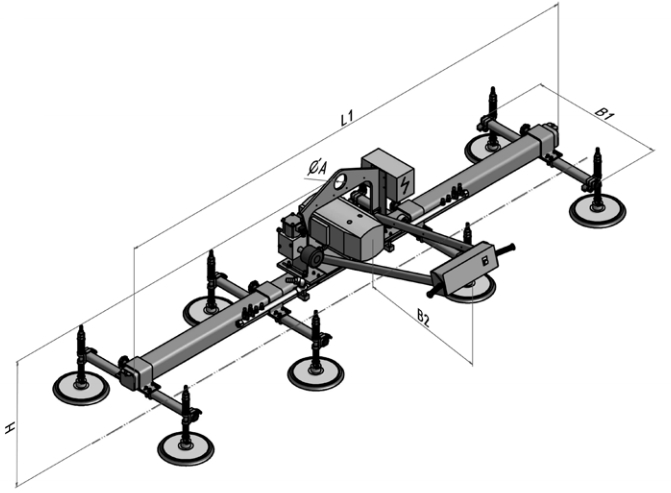

技術規格

VB

 負載能力       型號                        工件尺寸                幫浦型號        吸盤數量     L1    B1     B2      H       A      機器重量
     Kg    最大 (mm)        最小 (mm)     (mm)   (mm)   (mm)   (mm)   (mm)         (Kg)
125  VB80   4000 x 2000     600 x 400       T 4.8         4~6  1800   800   650   470    80      40~50
250  VB80   4000 x 2000    600 x 400        T 4.8        4~8   1800    800   650   470     80      45~55
500 VB80   4000 x 2000     600 x 400        T 4.8       4~8   1800    800   650   470     80      50~70
750 VB100   4000 x 2000  1000 x 600          T 4.8         4~10    2400     800   650   470     80      60~80
1000  VB100   4000 x 2000   1000 x 600        T 4.8        4~12   2400    800   650   570     80     80~100
1250 VB100   4000 x 2000   1000 x 600        T 4.16       6~12   2400    800   650   570     80    120~180
1500 VB100   4000 x 2000  1000 x 600       T 4.16       6~12       2400   1200   900   570     80    180~220
1750 VB100   4000 x 2000  1000 x 600       T 4.16        8~14  2400   1200   900   570     80    200~240
2000 VB100   4000 x 2000  1000 x 600       T 4.16       8~14  3000   1200   900   570     80    240~300

應用實績

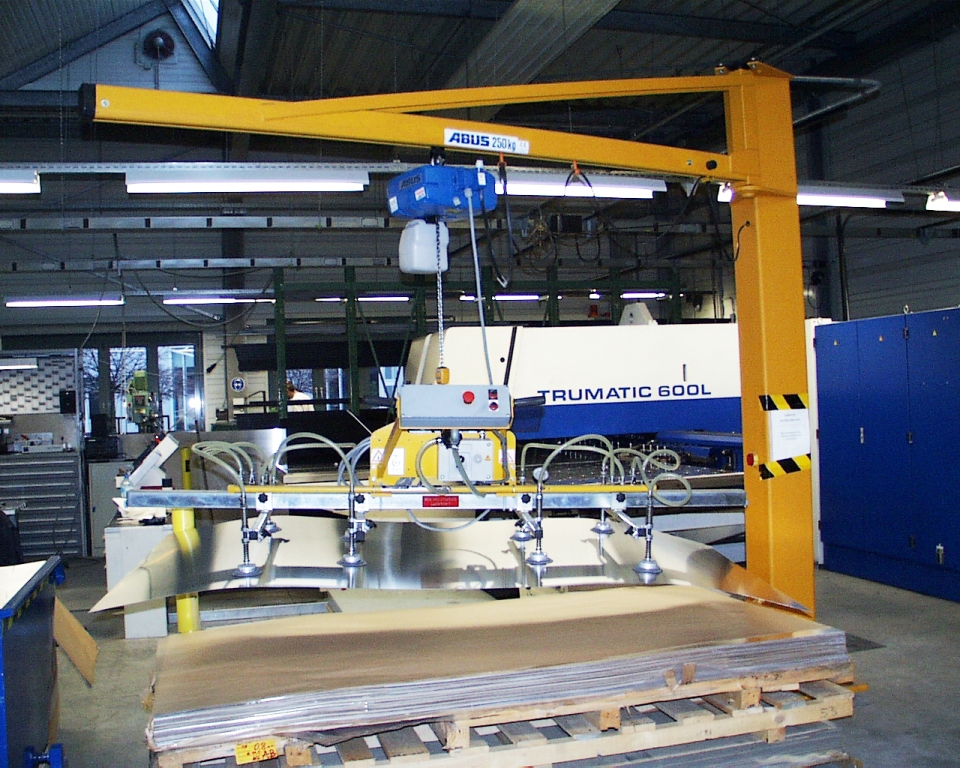

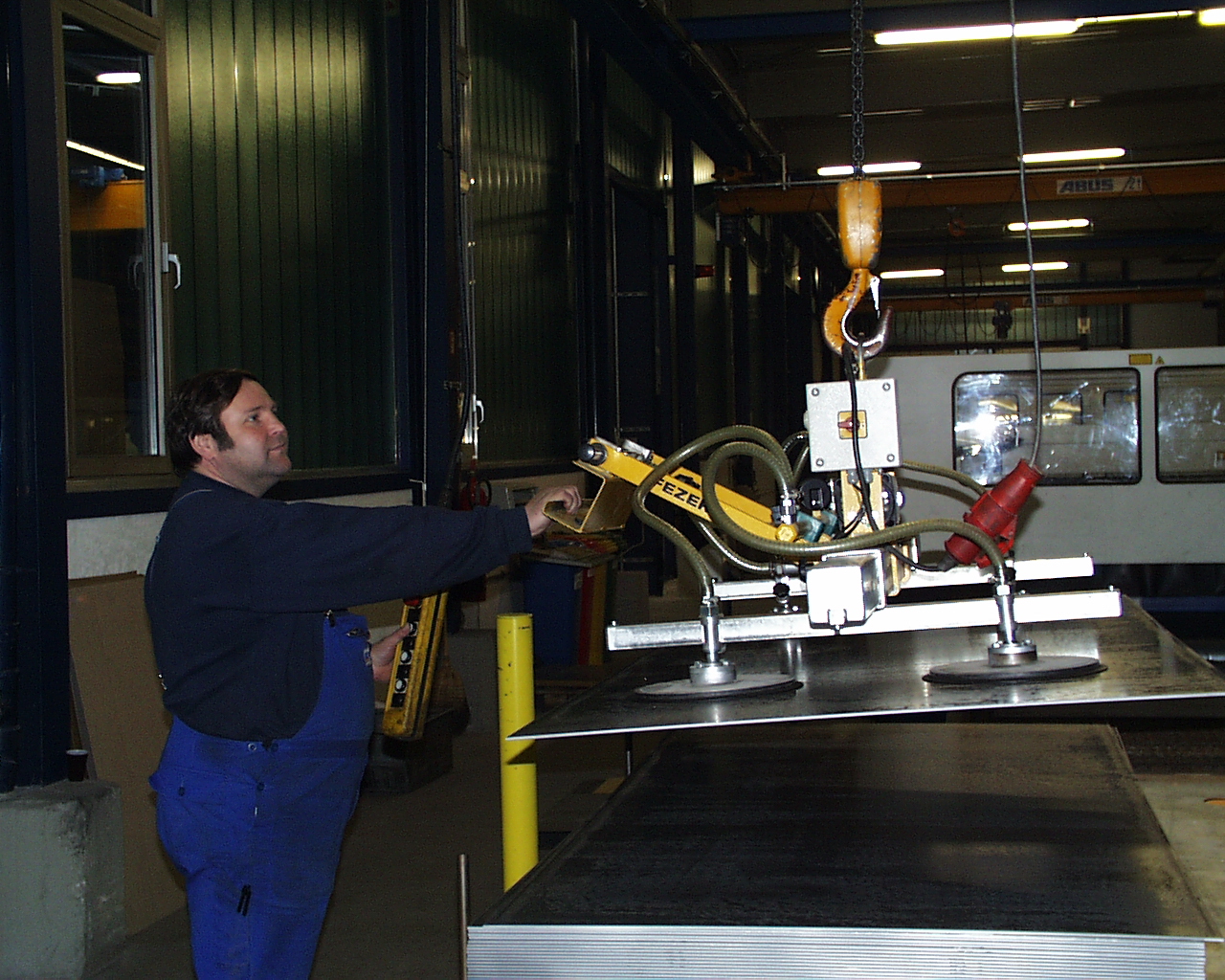

VacuBoy-1 VacuBoy-2
鋼板搬運   鋼板搬運

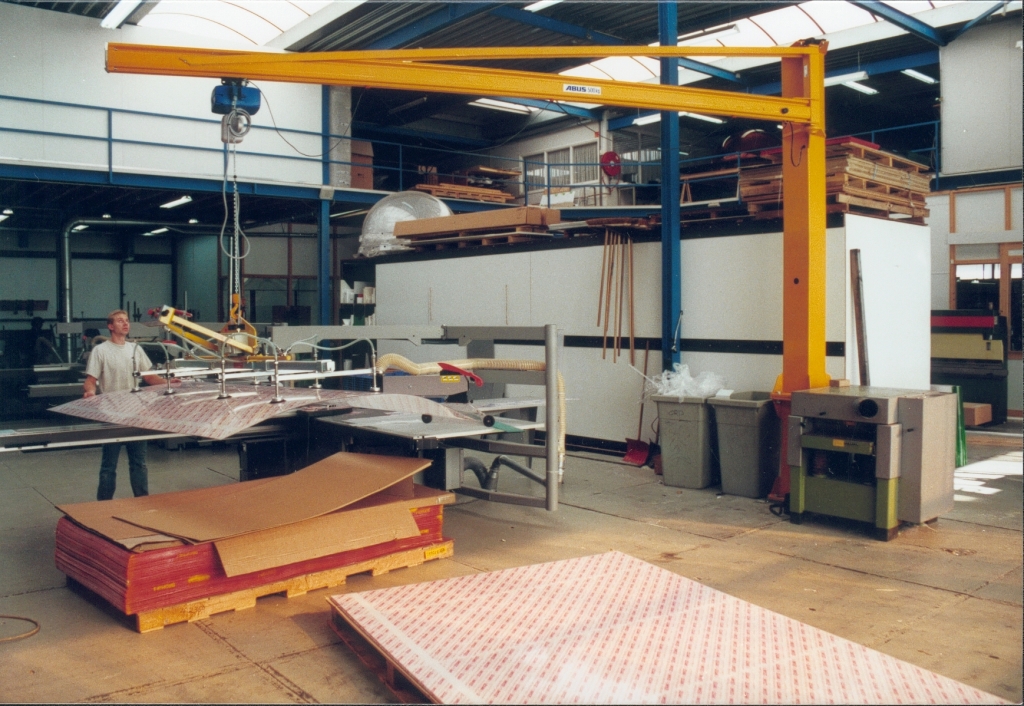

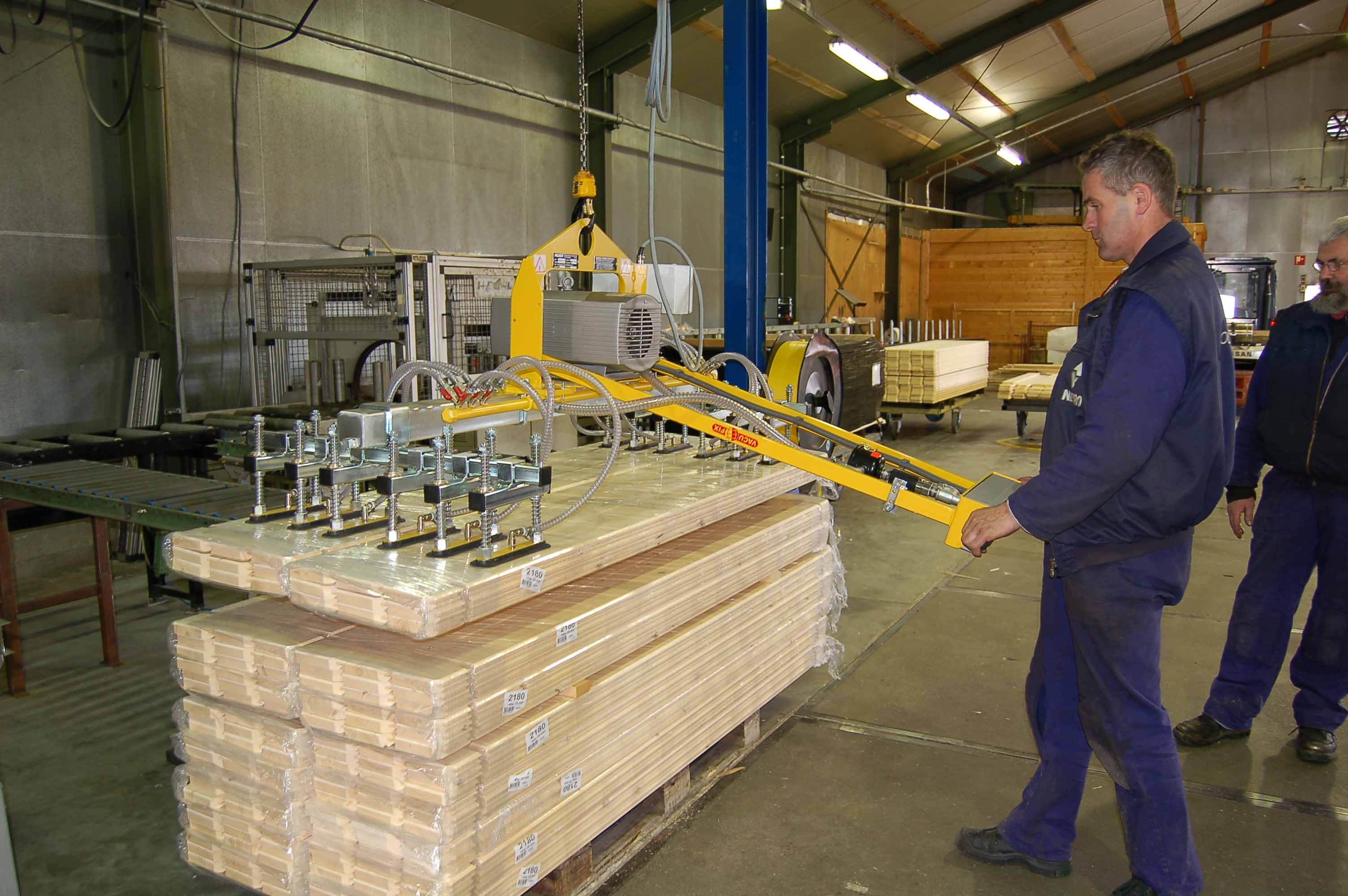

VacuBoy-3 VacuBoy-4
板材搬運  木板搬運

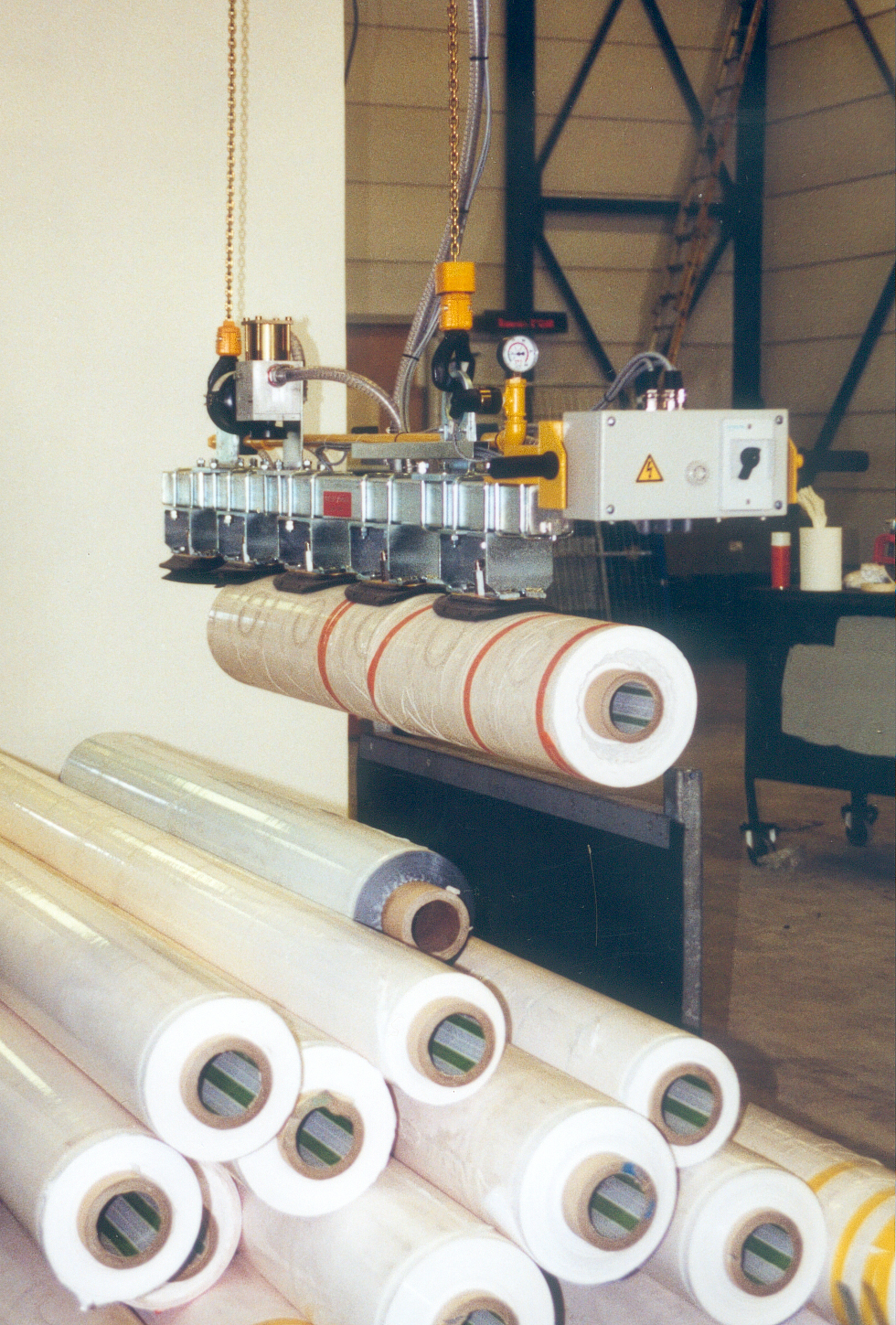

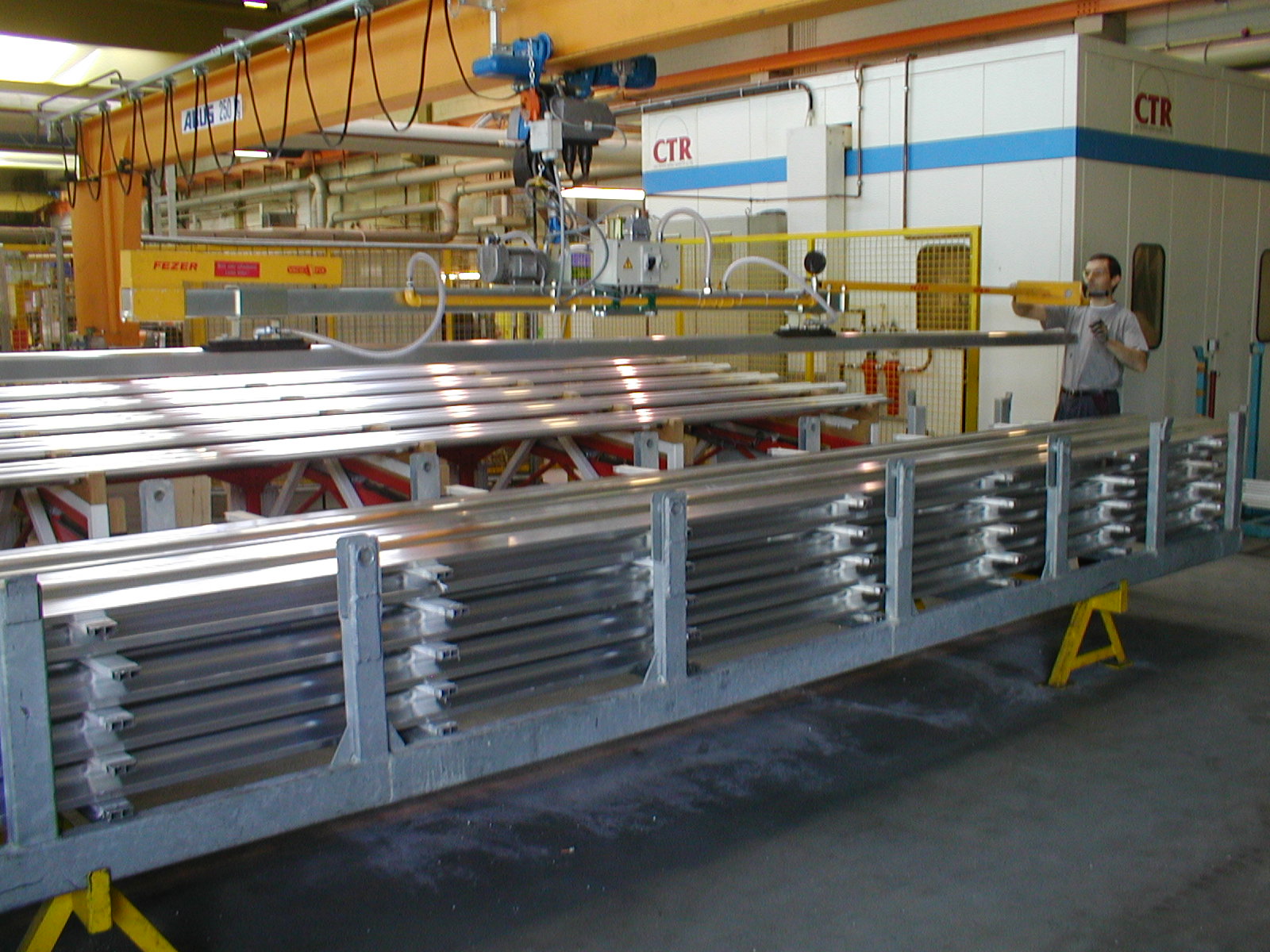

VacuBoy-5 VacuBoy-6
鋁材搬運  膠膜捲筒搬運



VacuBoy VB-90E (最大荷重1.5噸)

VB-90E 可藉由馬達或齒輪機構翻轉90度，控制鈕可整合天車按鍵開關或遙控器來操作，操作人員可以輕鬆將工件翻轉並停留在任意角度。

翻轉90度只需15~20秒鐘。

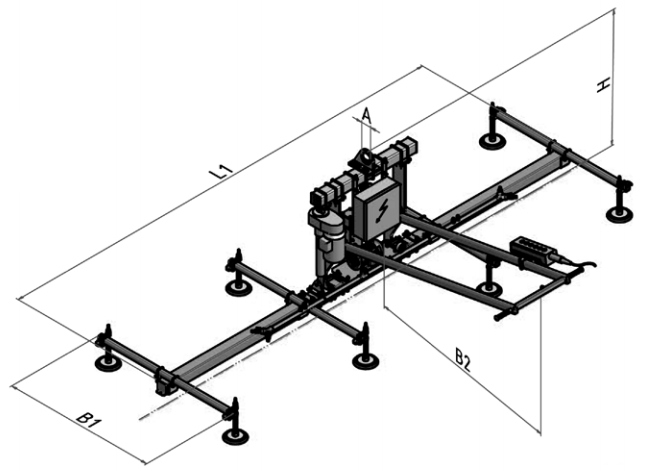

技術規格

VB-90E

 負載能力       型號                        工件尺寸                幫浦型號        吸盤數量     L1    B1     B2      H       A       機器重量
     Kg    最大 (mm)        最小 (mm)     (mm)   (mm)   (mm)   (mm)   (mm)         (Kg)
125  VB 80-90   4000 x 2000   1000 x 400       T 4.8         4~8  1800   800   650  1050     80      60~80
250  VB 80-90   4000 x 2000  1000 x 400        T 4.8        4~8   1800    800   650  1050     80      70~90
500 VB 80-90   4000 x 2000   1000 x 600        T 4.8       4~12   2400    800   650  1050     80      80~110
750 VB 100-90   4000 x 2000  1000 x 600          T 4.8         8~16    2400     800   650  1050    100     140~160
1000  VB 100-90   4000 x 2000   1000 x 600        T 4.8        8~16   2400    800   650  1050    100     150~170
1250 VB 100-90   4000 x 2000   1000 x 600        T 4.16      10~20   3000   1200   900  1050    100     300~350
1500 VB 100-90   4000 x 2000  1000 x 600       T 4.16      10~20       3000   1200   900  1050   100     320~370

應用實績

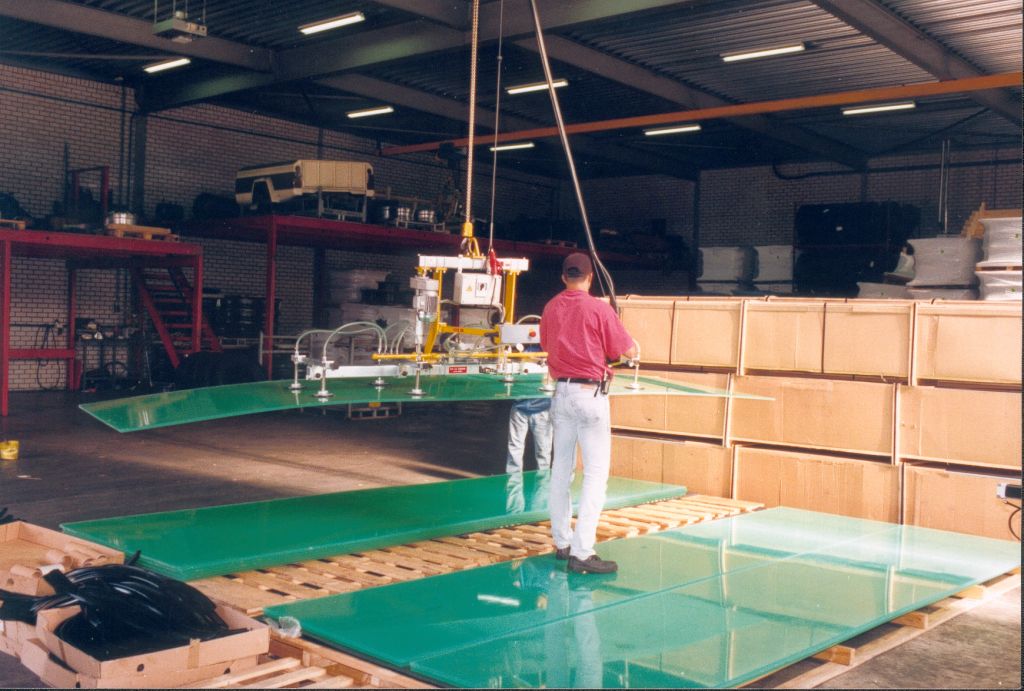

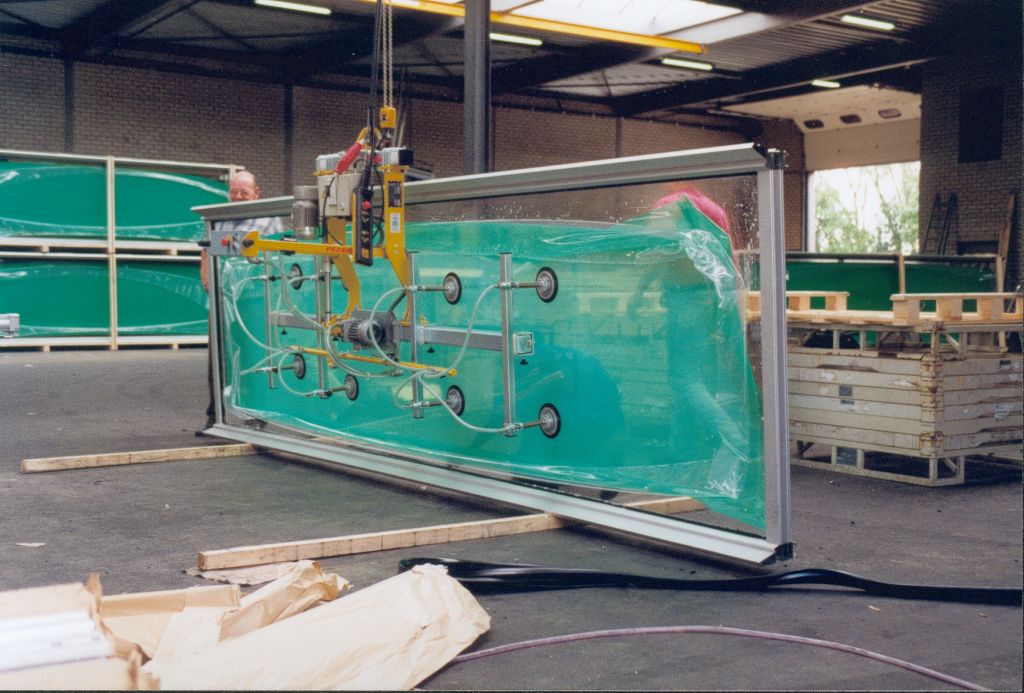

VB90-1 VB90-2
板材搬運+90度翻轉   板材搬運+90度翻轉

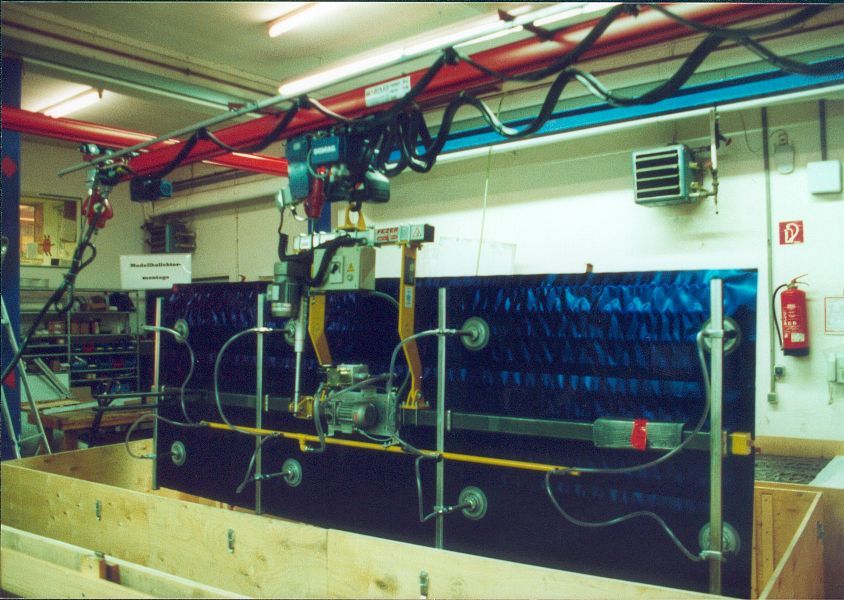

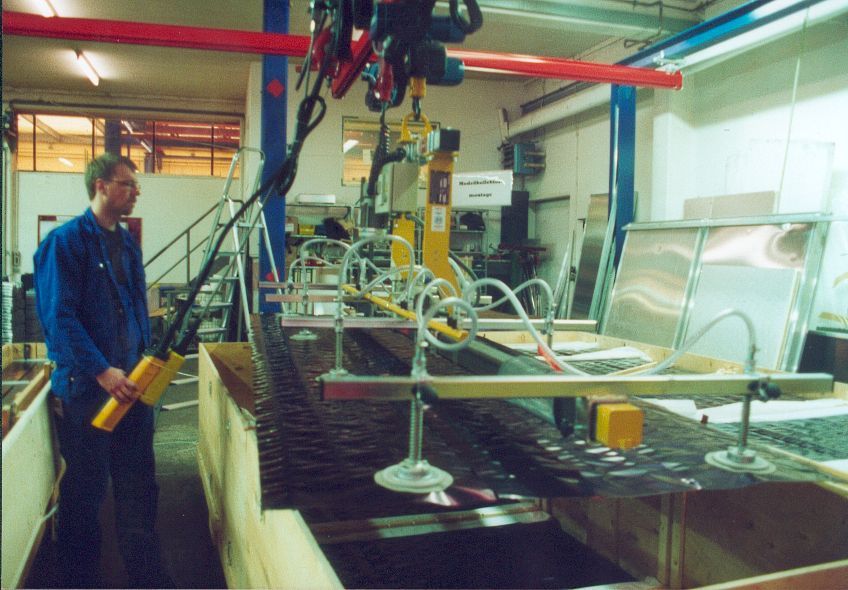

VB90-3 VB90-4
板材搬運+90度翻轉  板材搬運+90度翻轉

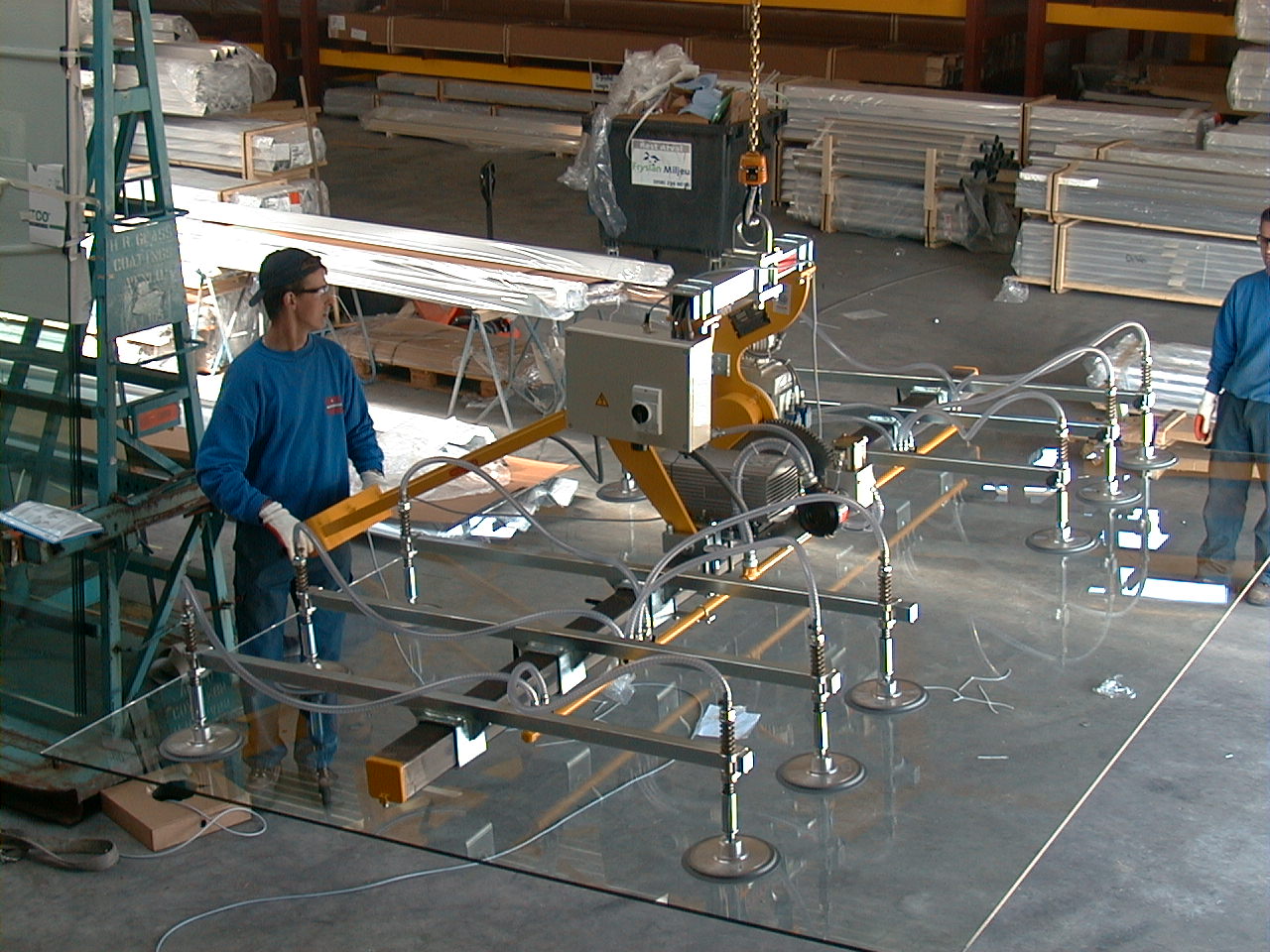

VB90-5 VB90-6
玻璃搬運+90度翻轉  玻璃搬運+90度翻轉



VacuBoy VB-180E (最大荷重1噸)

VB-180E 可藉由馬達或齒輪機構翻轉180度，控制鈕可整合天車按鍵開關或遙控器來操作，操作人員可以輕鬆將工件翻轉並停留在任意角度。

翻轉180度只需30~45秒鐘。

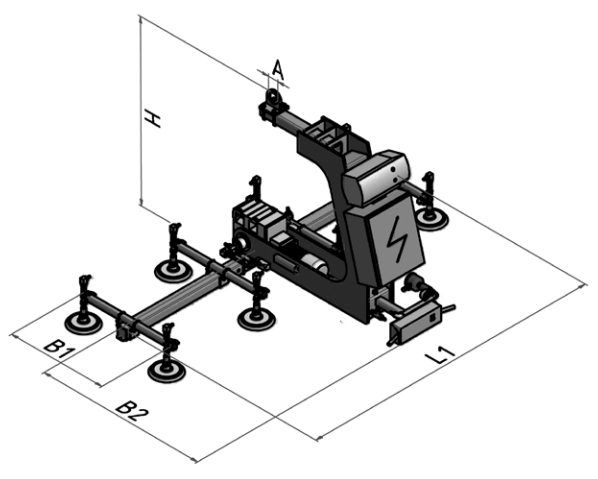

技術規格

VB-180E

 負載能力         型號                        工件尺寸                幫浦型號        吸盤數量      L1    B1     B2      H       A        機器重量
     Kg    最大 (mm)        最小 (mm)     (mm)   (mm)   (mm)   (mm)   (mm)         (Kg)
125  VB 80-180   2000 x 1000     600 x 400       T 4.8        4~8  1800   800  1200   850     80     180~220
250  VB 80-180  2000 x 1000    600 x 400        T 4.8       4~8   1800    800  1200   850     80     180~230
500 VB 80-180   4000 x 2000   1000 x 600        T 4.8      4~12   2400   1200  1500  1500    100     250~300
750 VB 80-180   4000 x 2000  1000 x 600          T 4.8        8~16    2400    1200  1500  1500    100     300~330
1000  VB 100-180    4000 x 2000   1000 x 600        T 4.8       8~16   2400   1200  1500  1500    100     330~360

應用實績

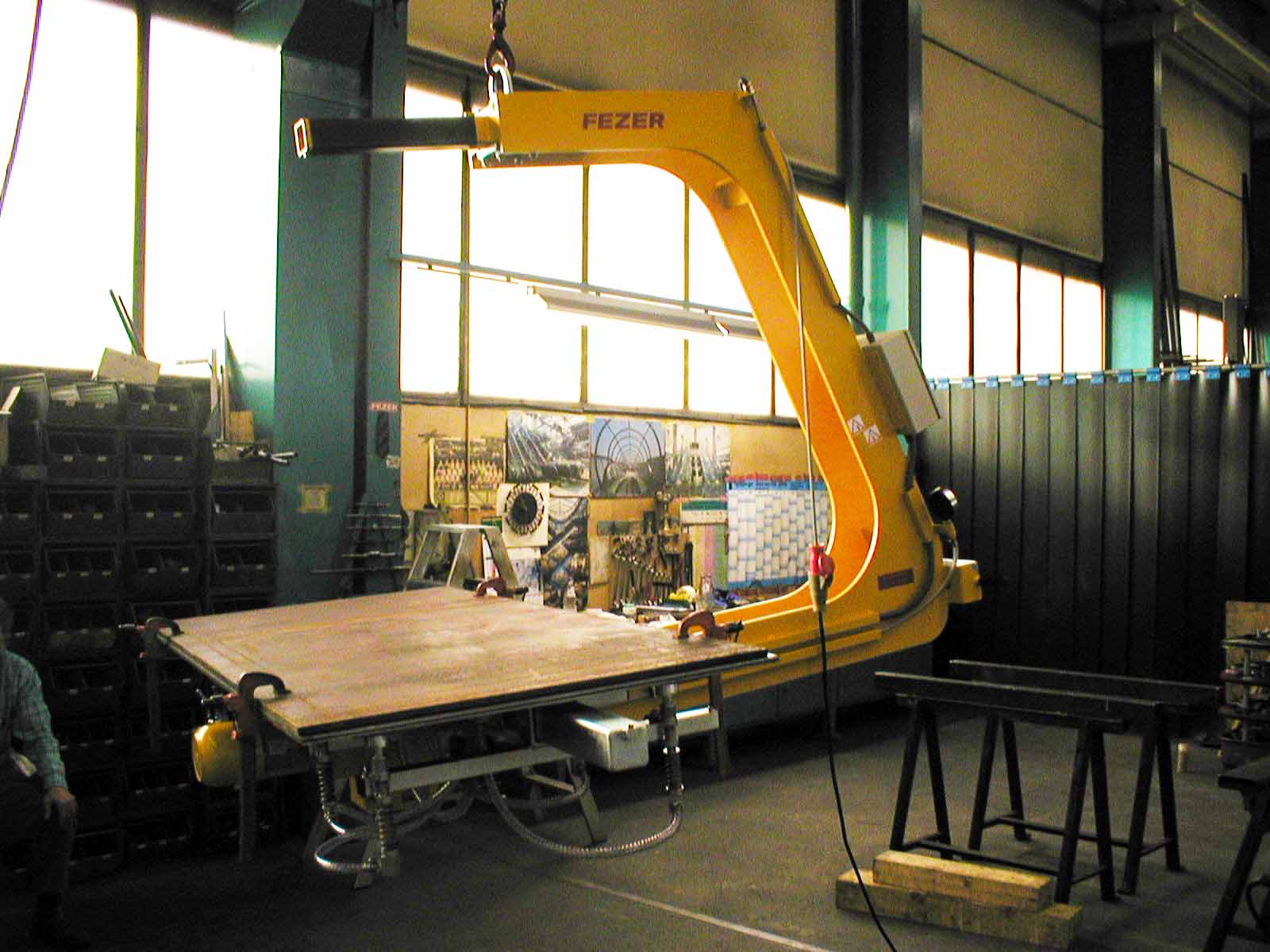

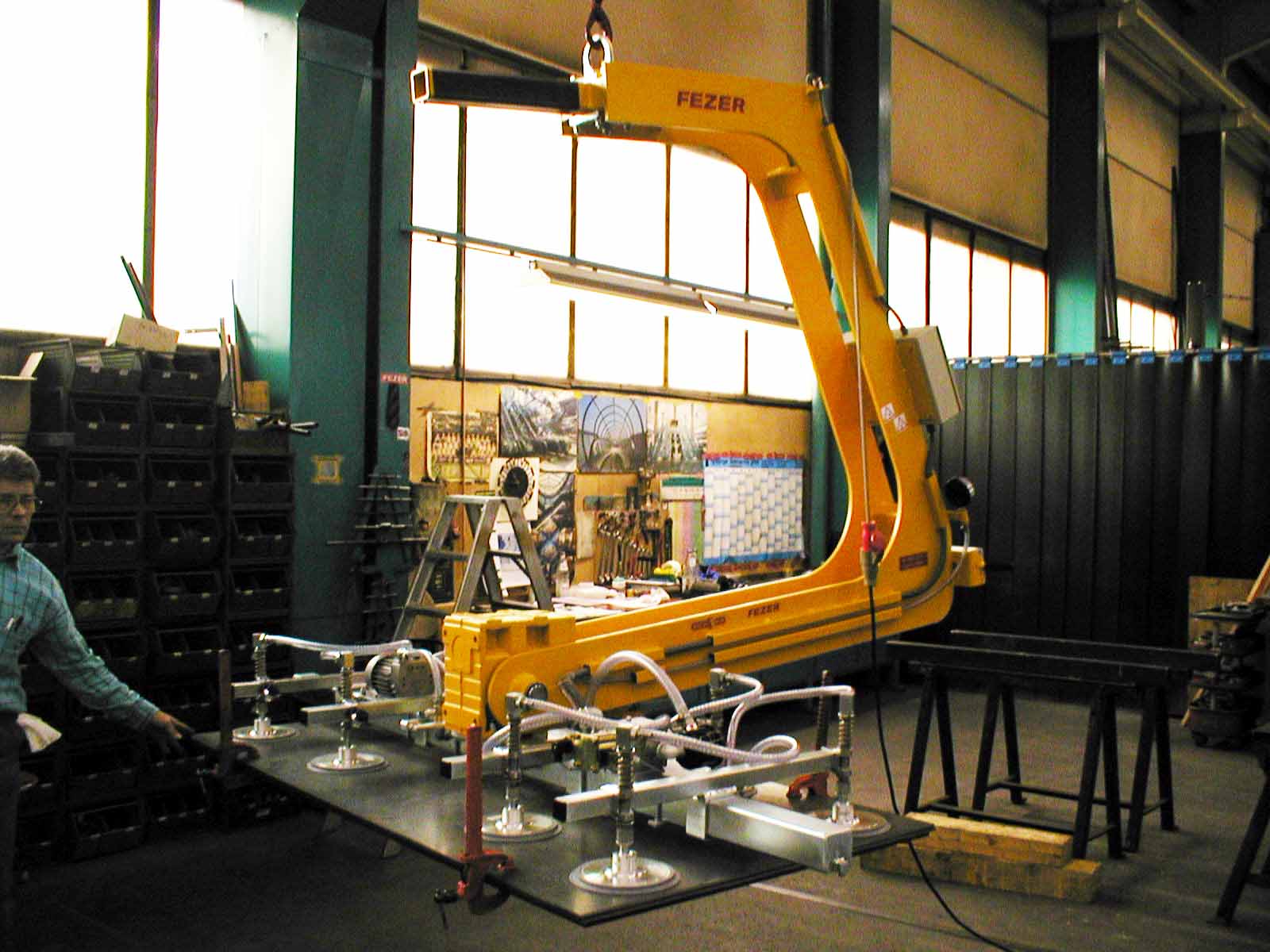

 VB180-1 VB180-2
板材搬運+180度翻轉   板材搬運+180度翻轉

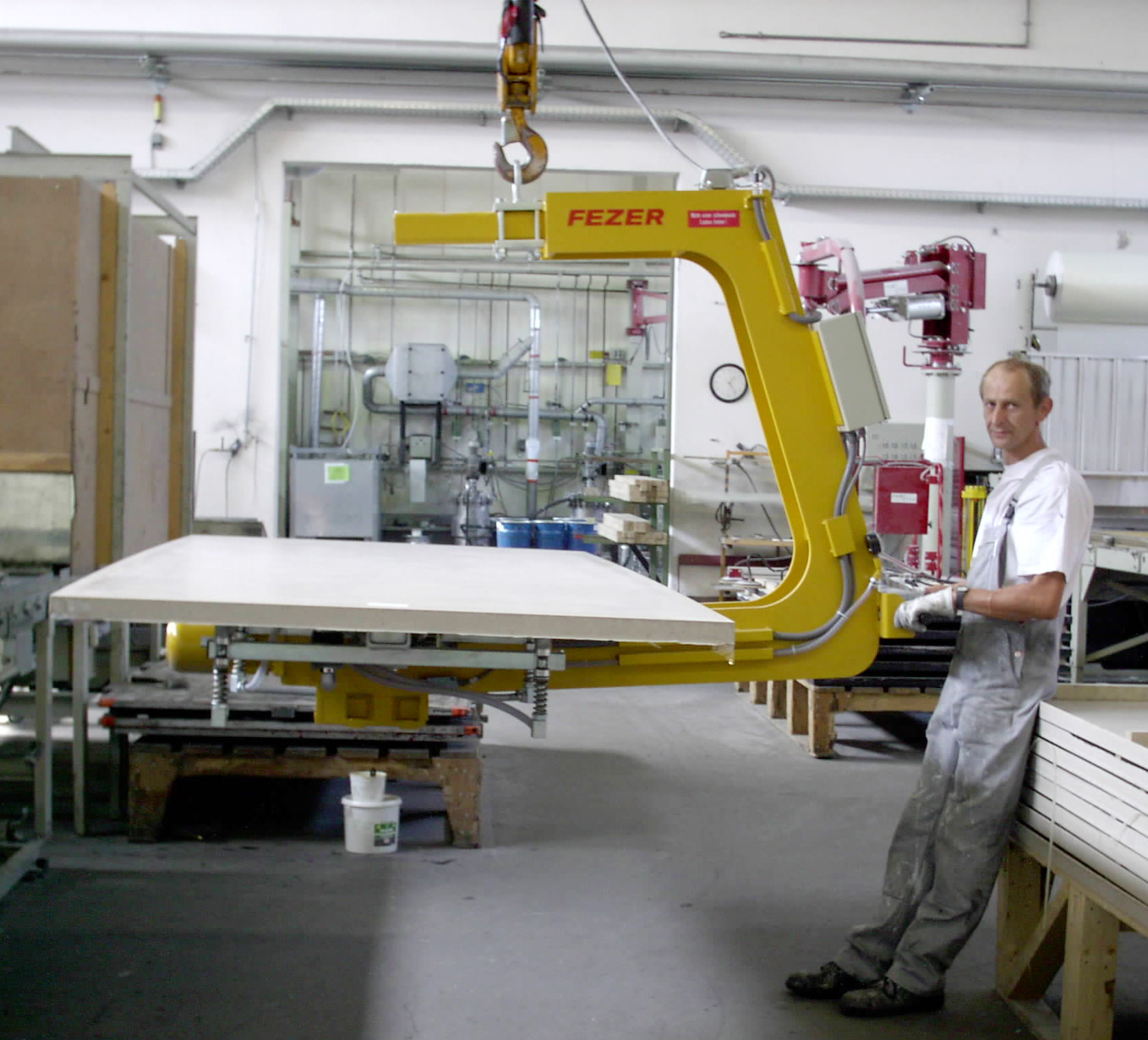

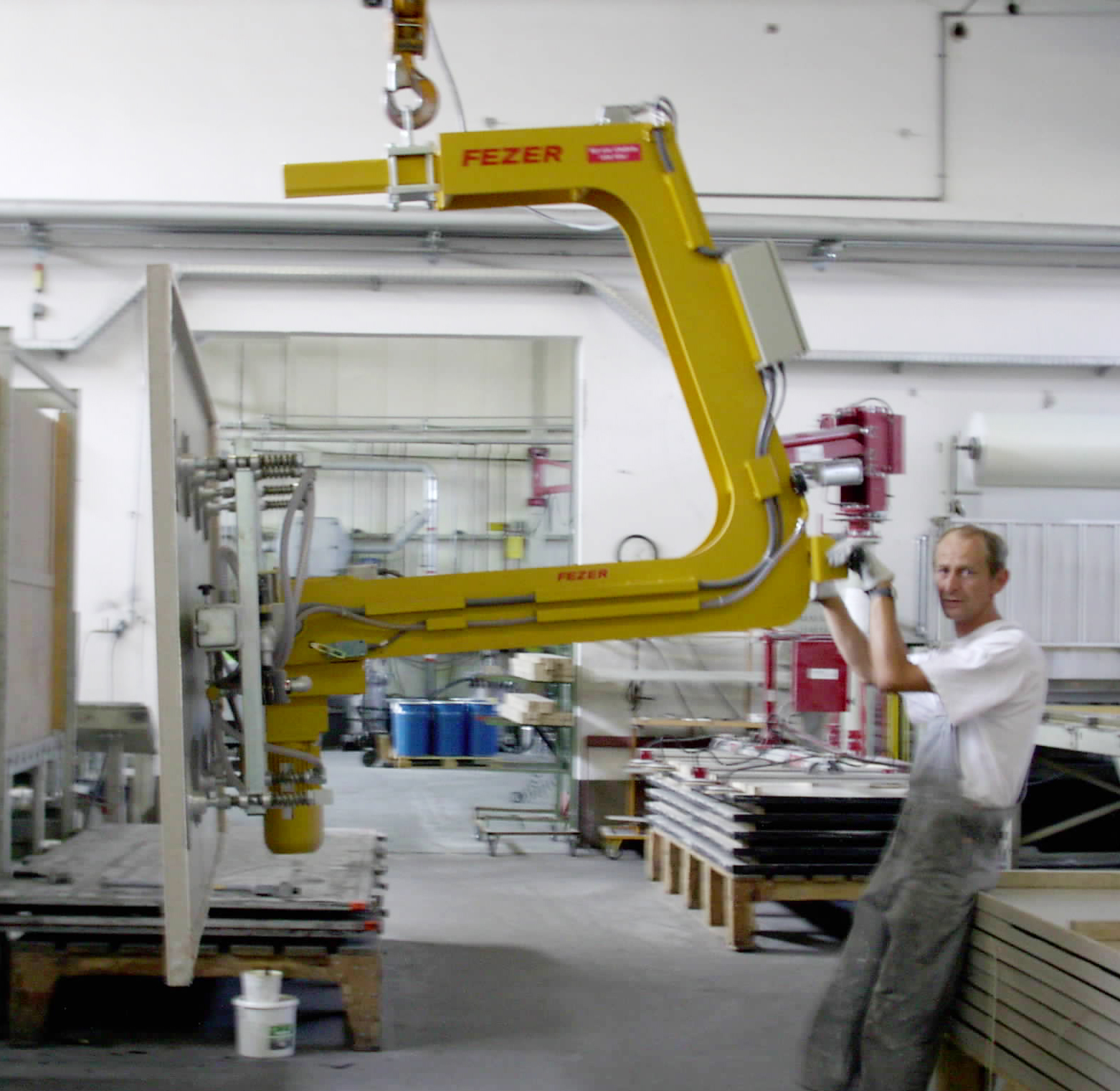

VB180-3 VB180-4
板材搬運+180度翻轉  板材搬運+180度翻轉



VacuBoyMini VBM (最大荷重500公斤)

VacuBoyMini 本身小巧的體積及輕盈的重量適合搭配各式的搬運情況。可搭配單支吸盤或是多支吸盤來達成各種不同的搬運任務。

如果有更換吸盤的需求，也可透過轉接環來快速更換。

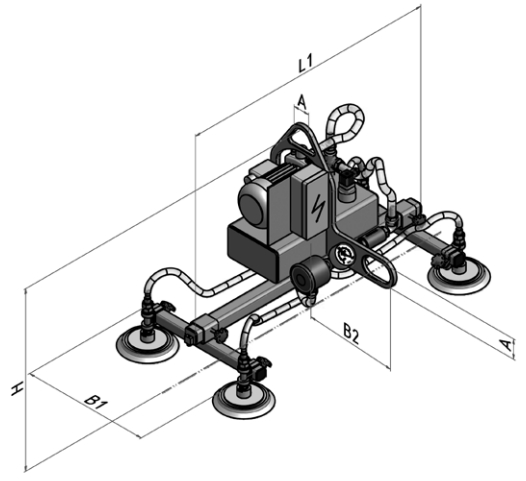

技術規格

 VBM

 負載能力       型號                        工件尺寸                幫浦型號        吸盤數量      L1    B1     B2      H       A       機器重量
     Kg    最大 (mm)        最小 (mm)     (mm)   (mm)   (mm)   (mm)   (mm)         (Kg)
125  VBM-1   2500 x 1250     400 x 400       T 4.8           1      250   250   270   450     60         20
125  VBM-2/4   2500 x 1250  1000 x 400        T 4.8       2~4   1200    400   270   550     60      25~30
250 VBM-1   2500 x 1250     400 x 400        T 4.8         1     250    250   270   450     60         22
250 VBM-2/4   2500 x 1250  1000 x 400          T 4.8        2~4    1200     400   270   550     60      27~32
500  VBM-1   2500 x 1250     400 x 400        T 4.8          1     250    250   270   450     60         30
500 VBM-2/4   2500 x 1250   1000 x 400        T 4.16      2~4   1200    400   270   550     60      30~35

應用實績

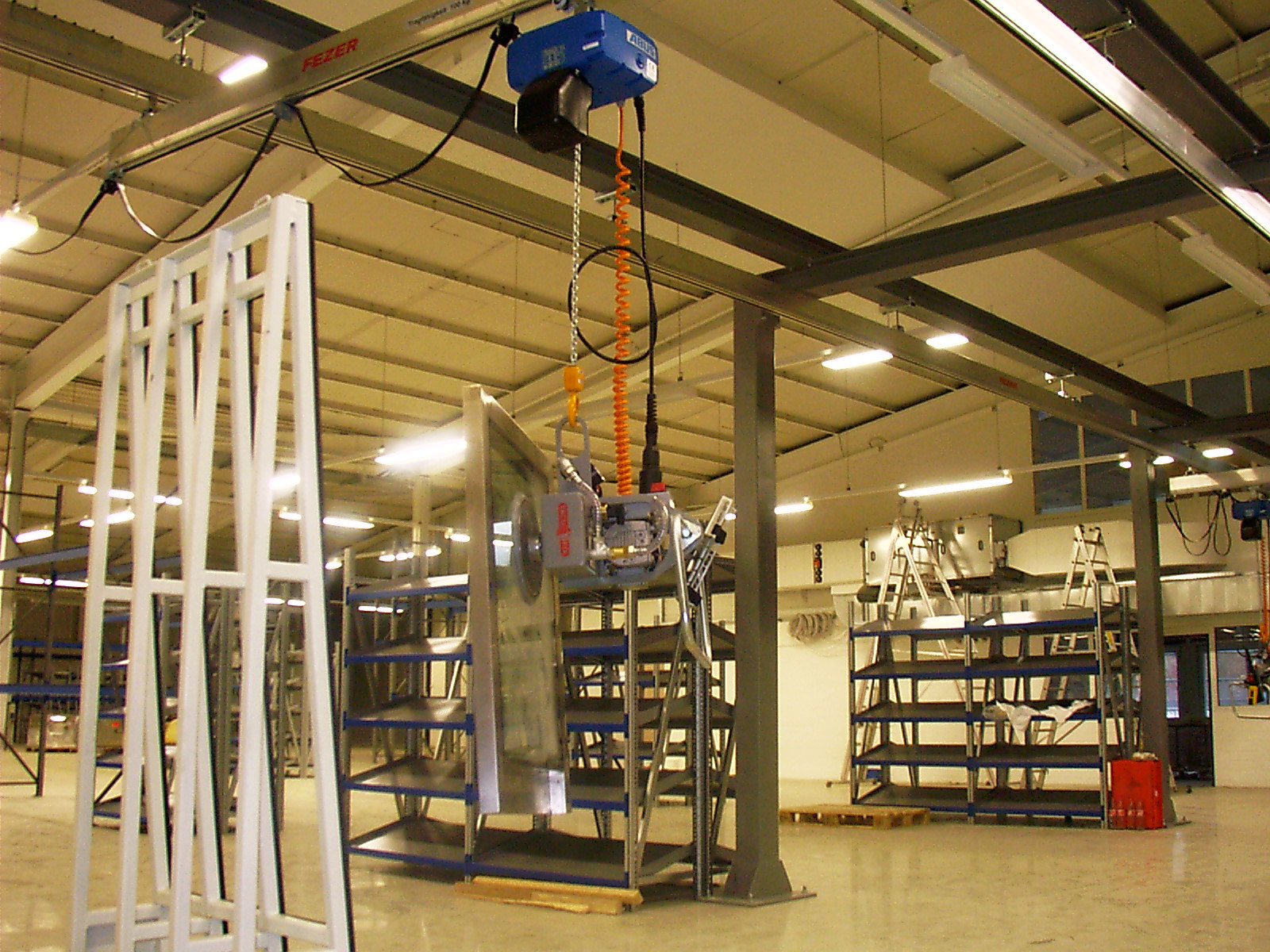

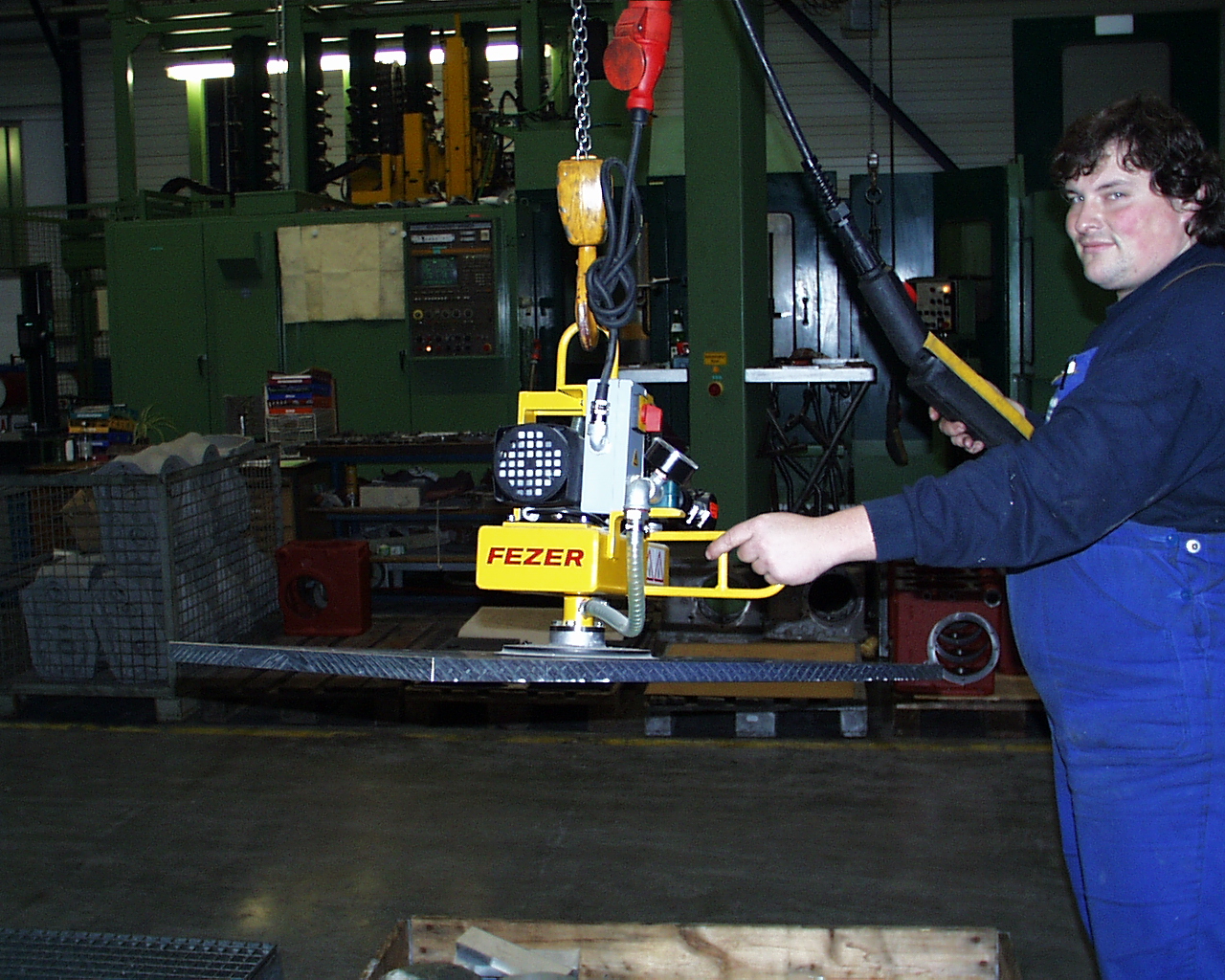

VBmini-1 VBmini-2
板材搬運   玻璃搬運

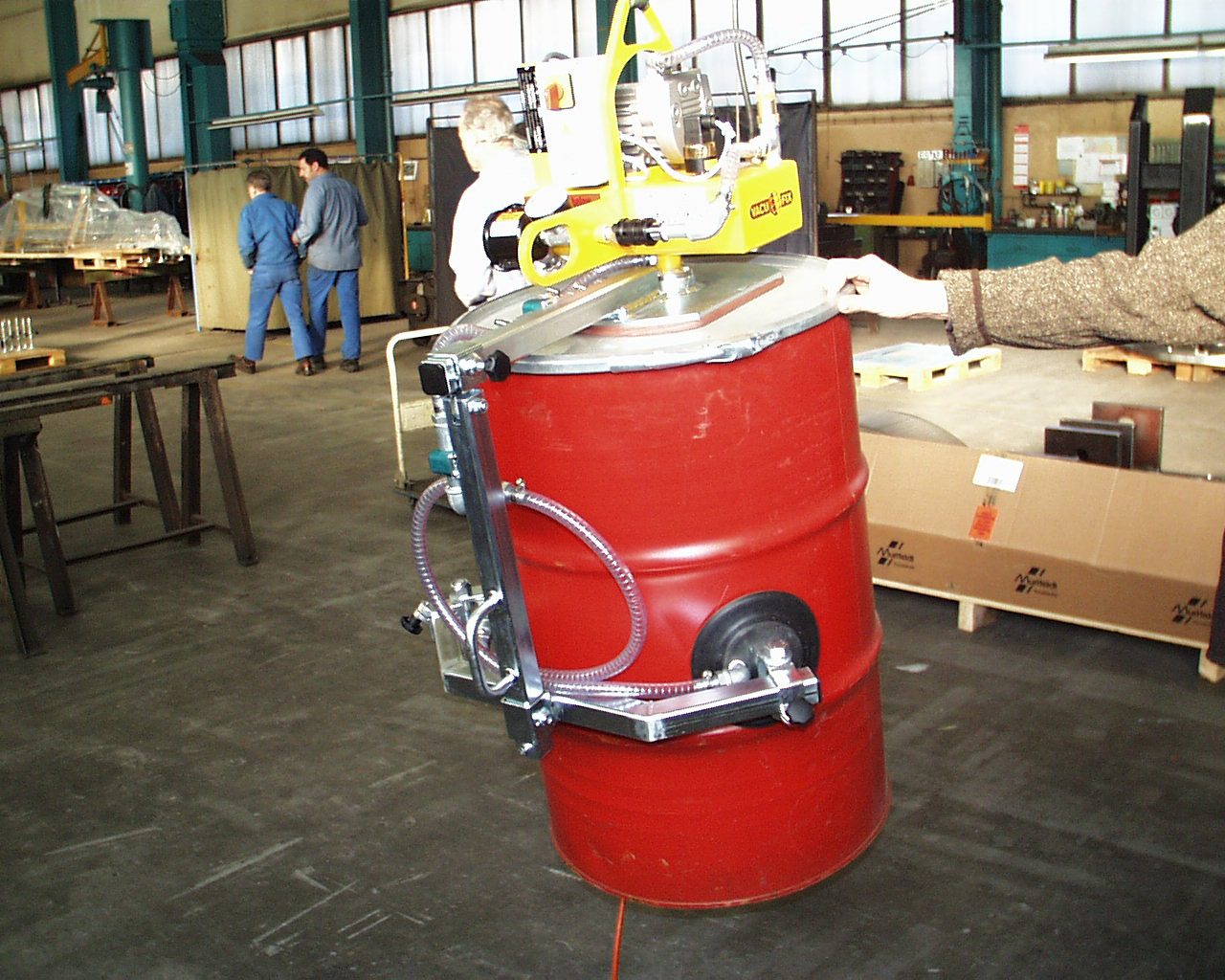

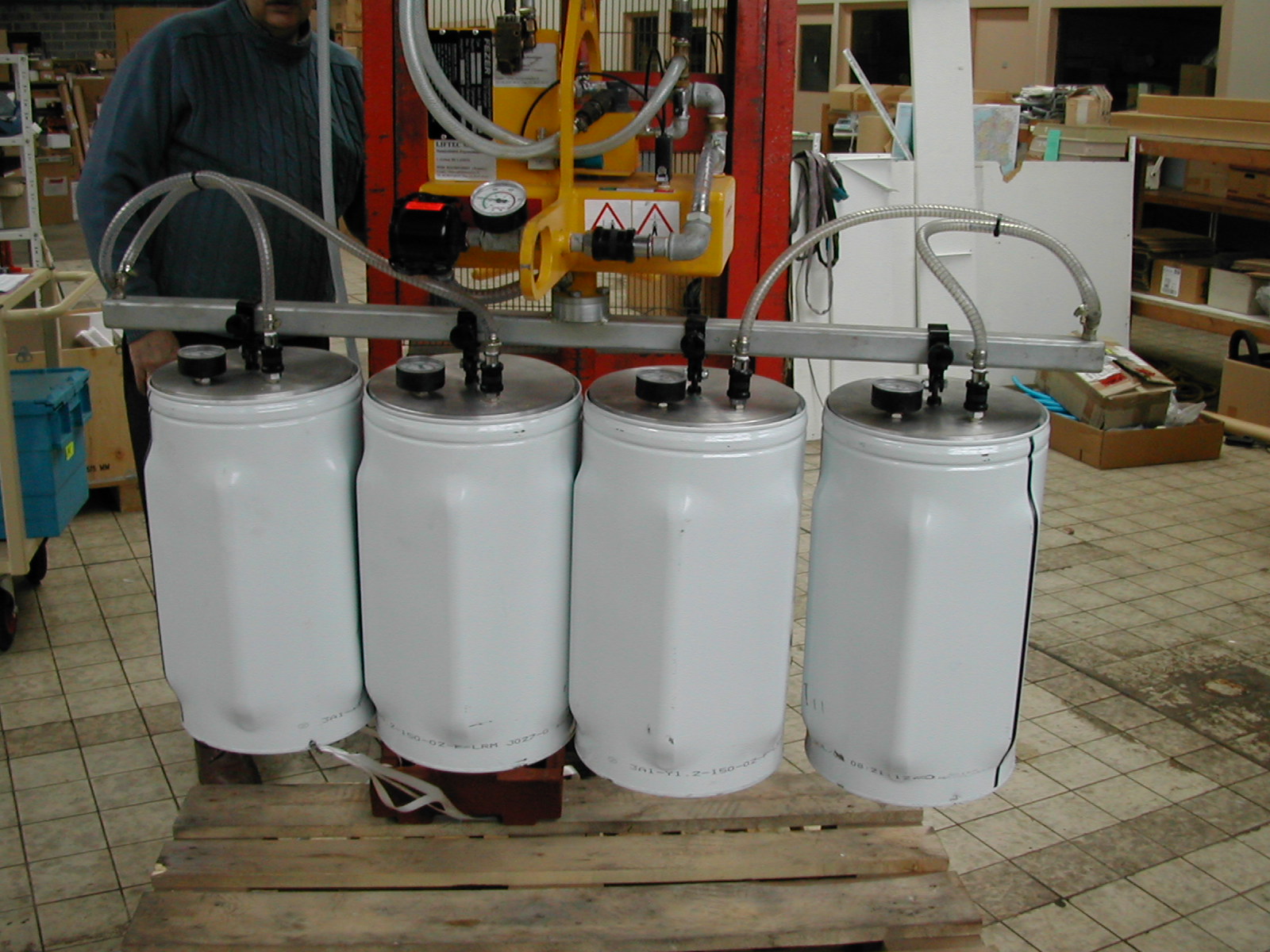

VBmini-3 VBmini-4
料桶搬運  料桶搬運

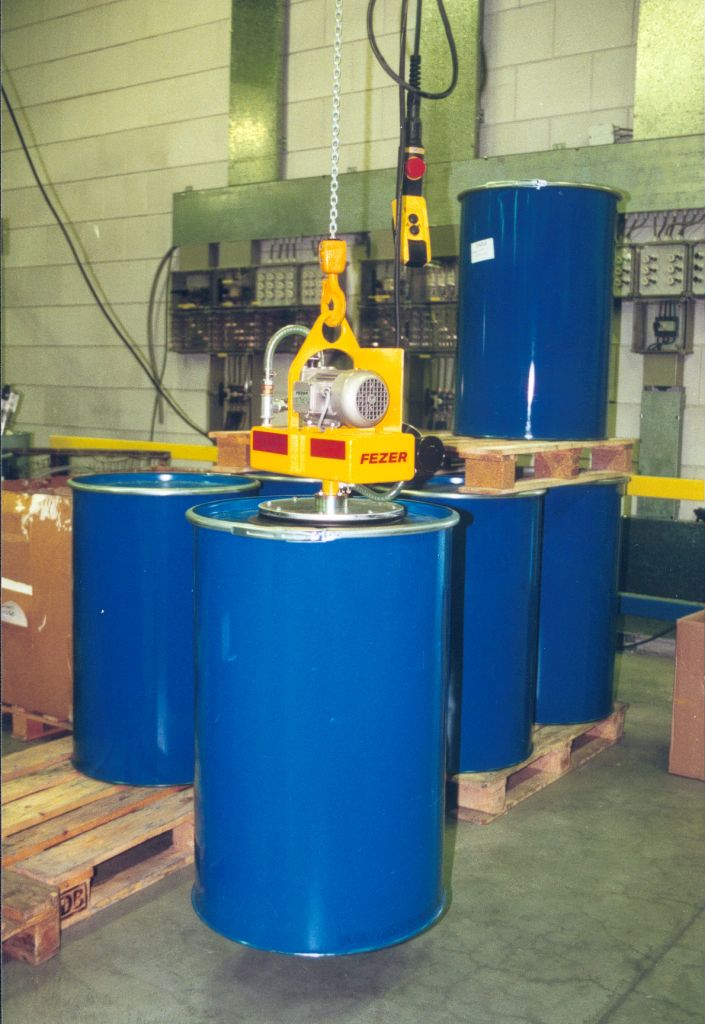

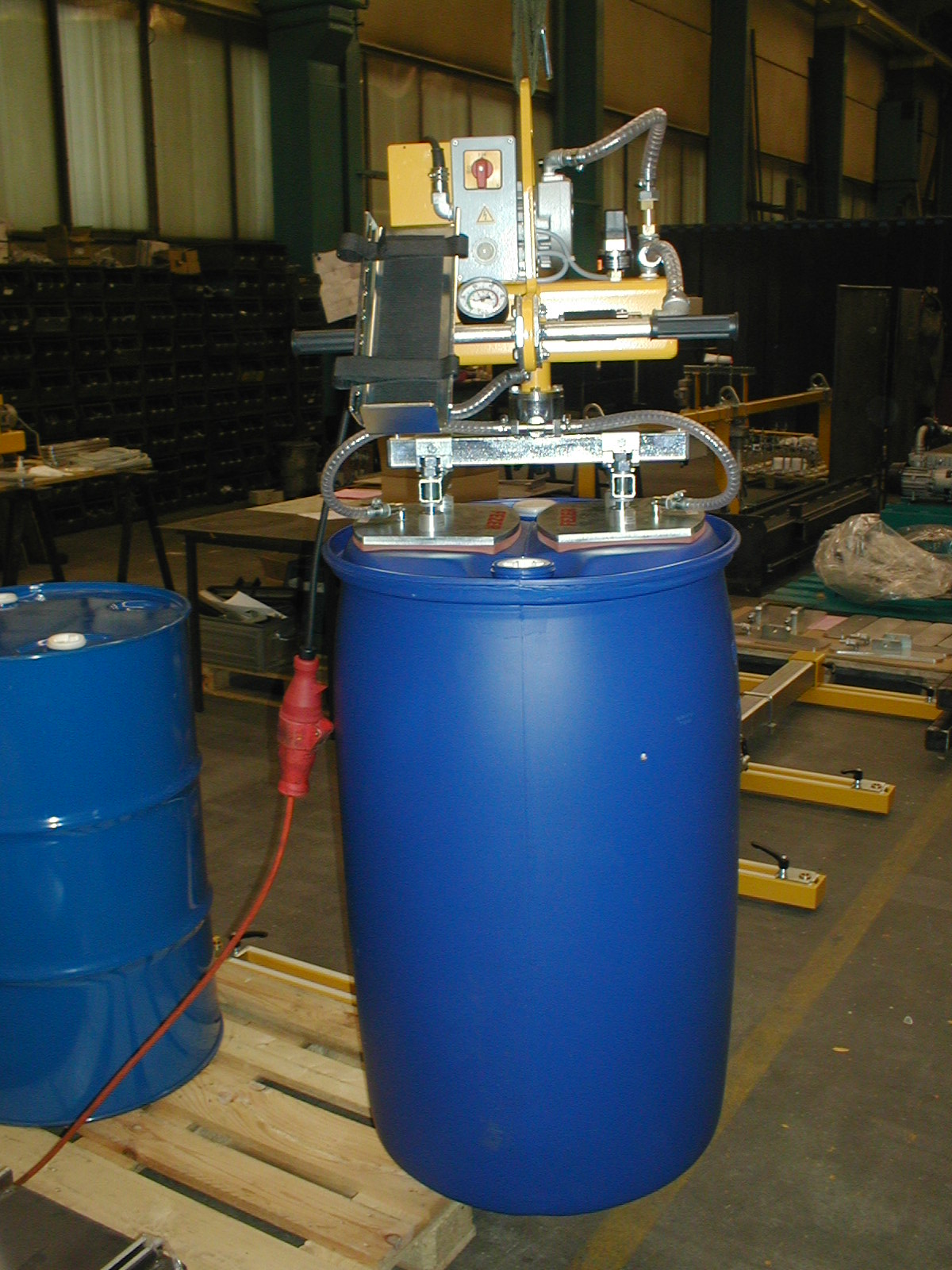

VBmini-5 VBmini-6
料桶搬運 料桶搬運

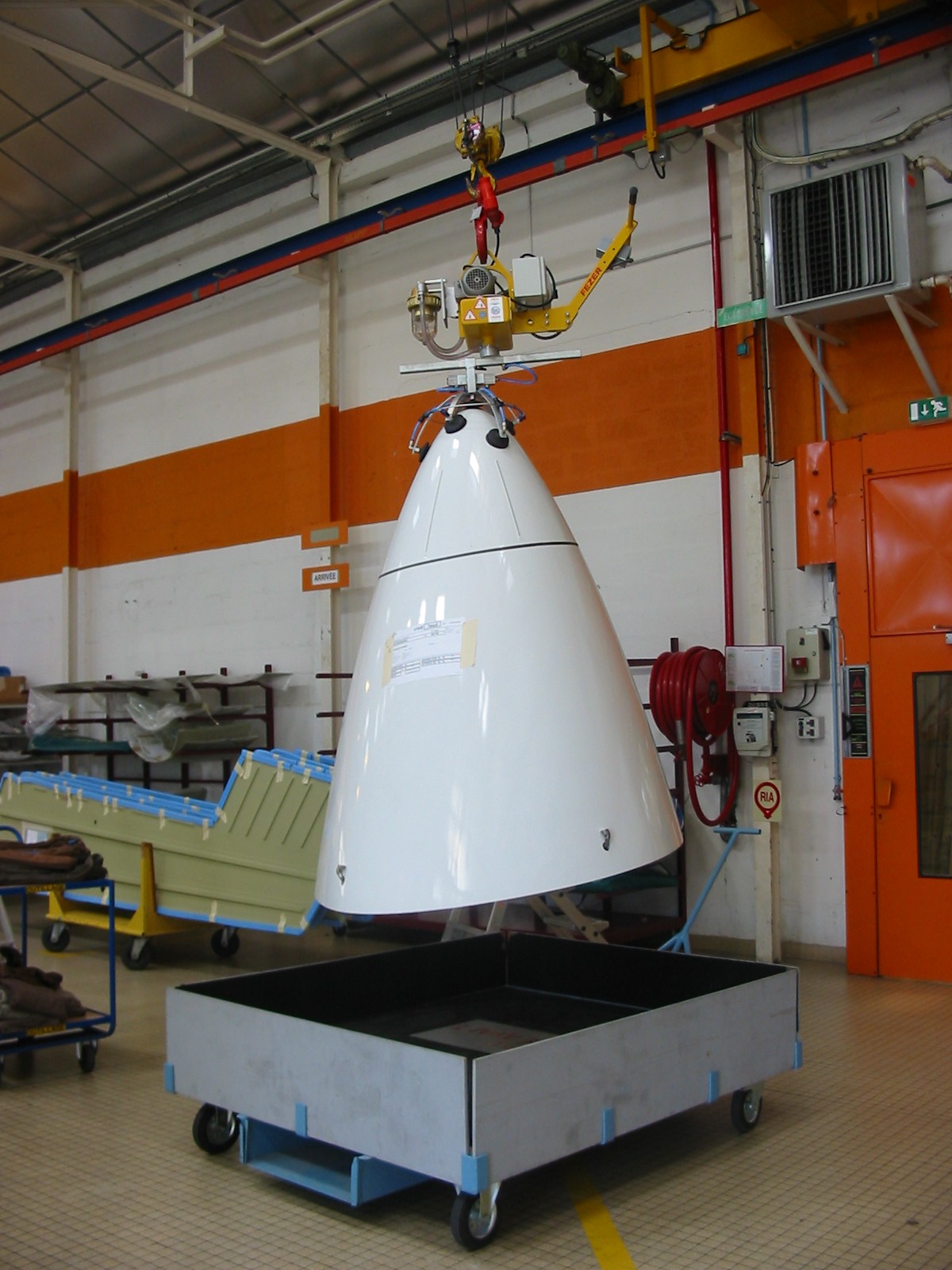

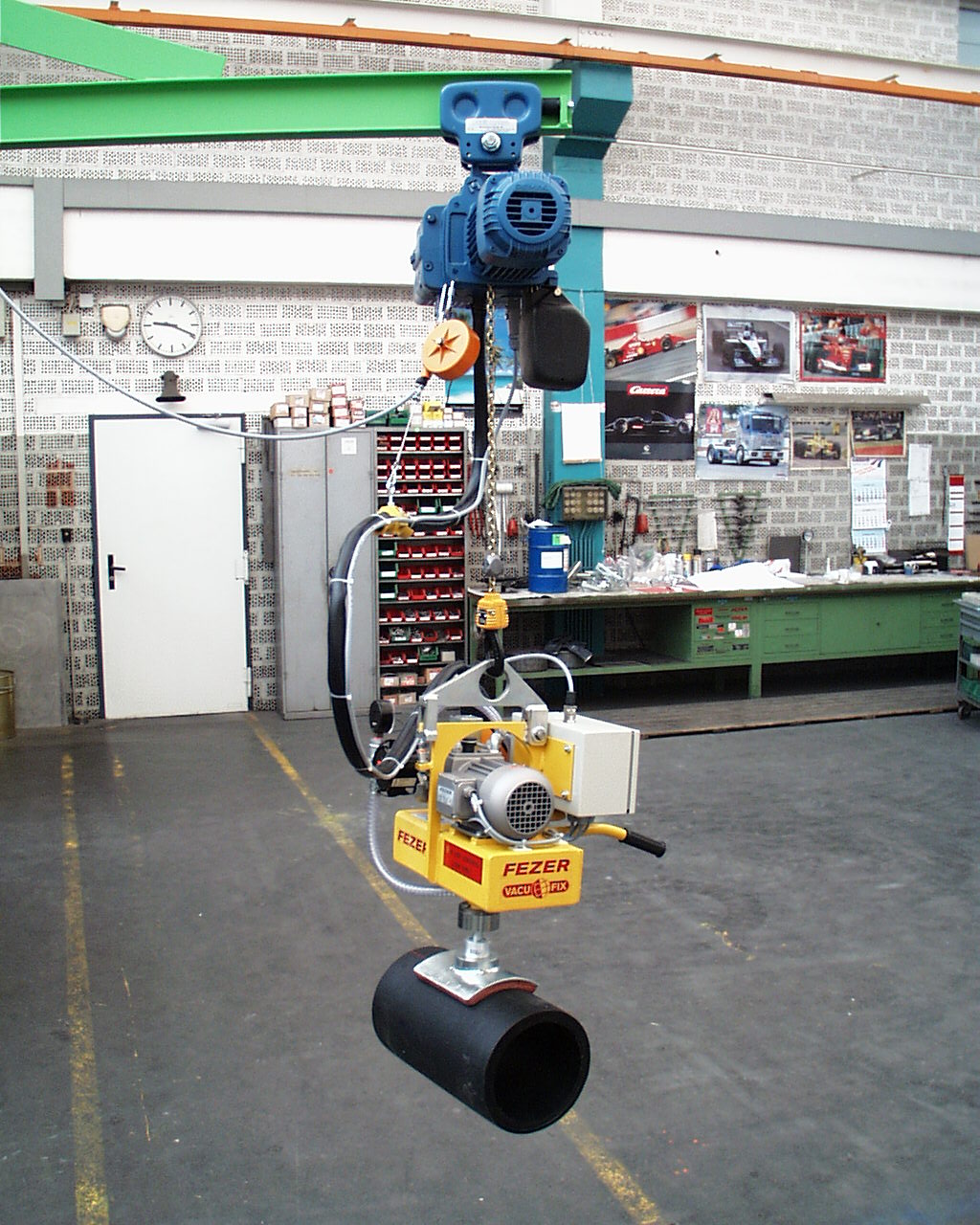

VBmini-7 VBmini-8
特殊工件搬運  圓柱工件搬運



VacuBoyVario (最大荷重500公斤)

VacuBoyVario 是一種可變化使用的真空吸盤，以鋼索搭配吸盤，可以將工件水平提起或垂直提起，而兩個吸盤也可獨立吸放。

可撓曲的鋼索設計讓VacuBoyVario可以克服其他搬運機無法達成的任務，並提供最佳的變化性。

技術規格

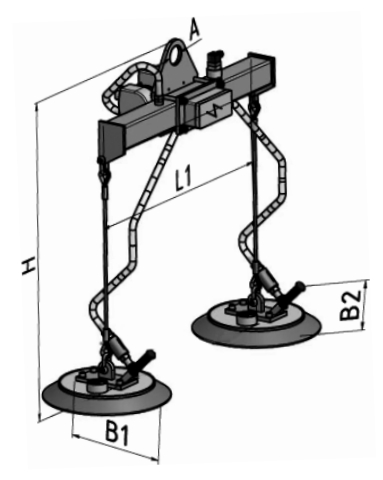

VBV

 負載能力       型號                        工件尺寸                幫浦型號        吸盤數量      L1    B1     B2      H       A       機器重量
     Kg    最大 (mm)        最小 (mm)     (mm)   (mm)   (mm)   (mm)   (mm)         (Kg)
125/75  VB 100-2   2500 x 1250     400 x 800       T 4.8           2     800   125   150   800     60      40~45
250/125  VB 100-2   3000 x 2000   600 x 1200        T 4.8          2    800    220   150   800     60      50~55
500/250 VB 100-2   3000 x 2000    600 x 1200        T 4.8         2    800    290   150   800     60      60~70

應用實績

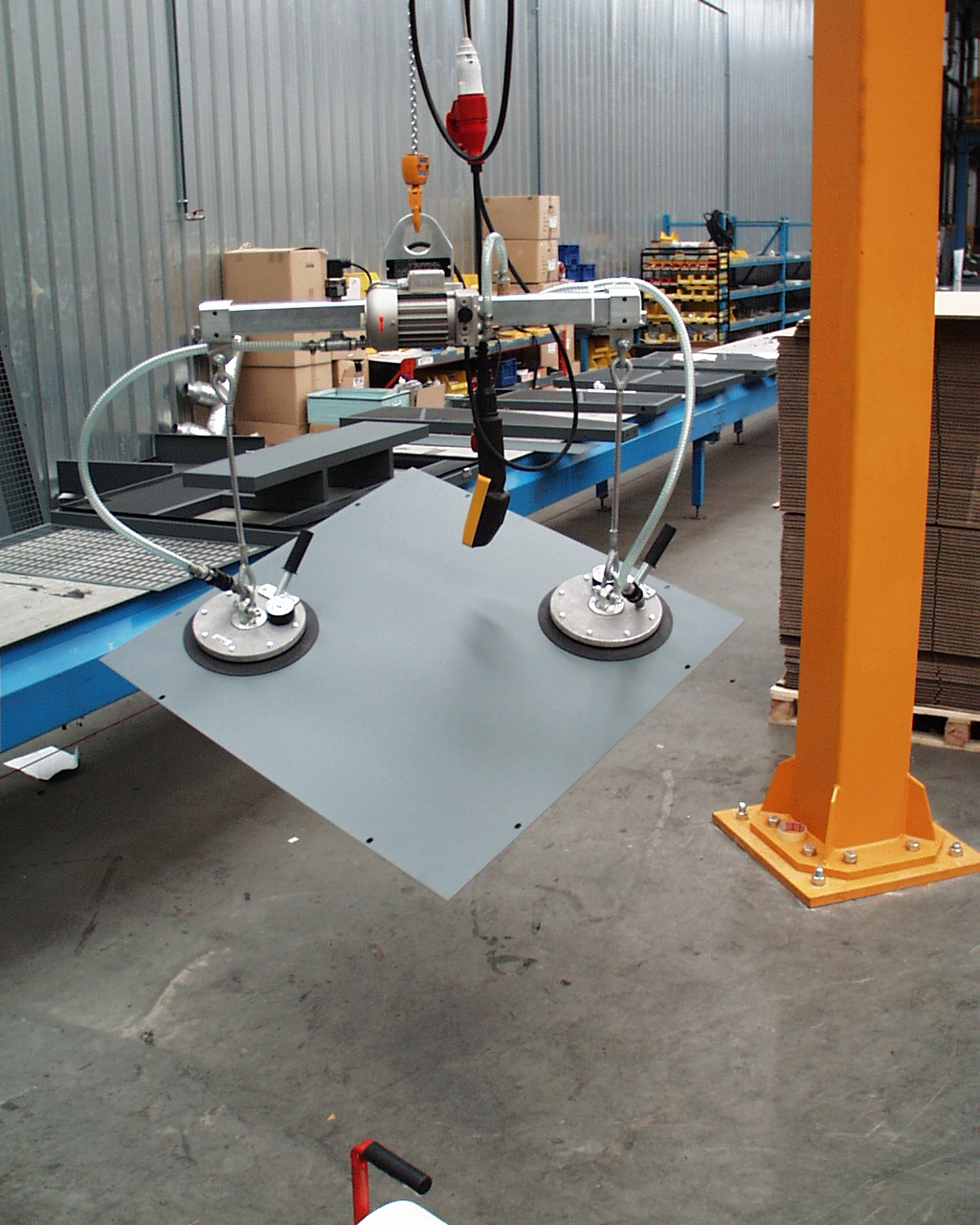

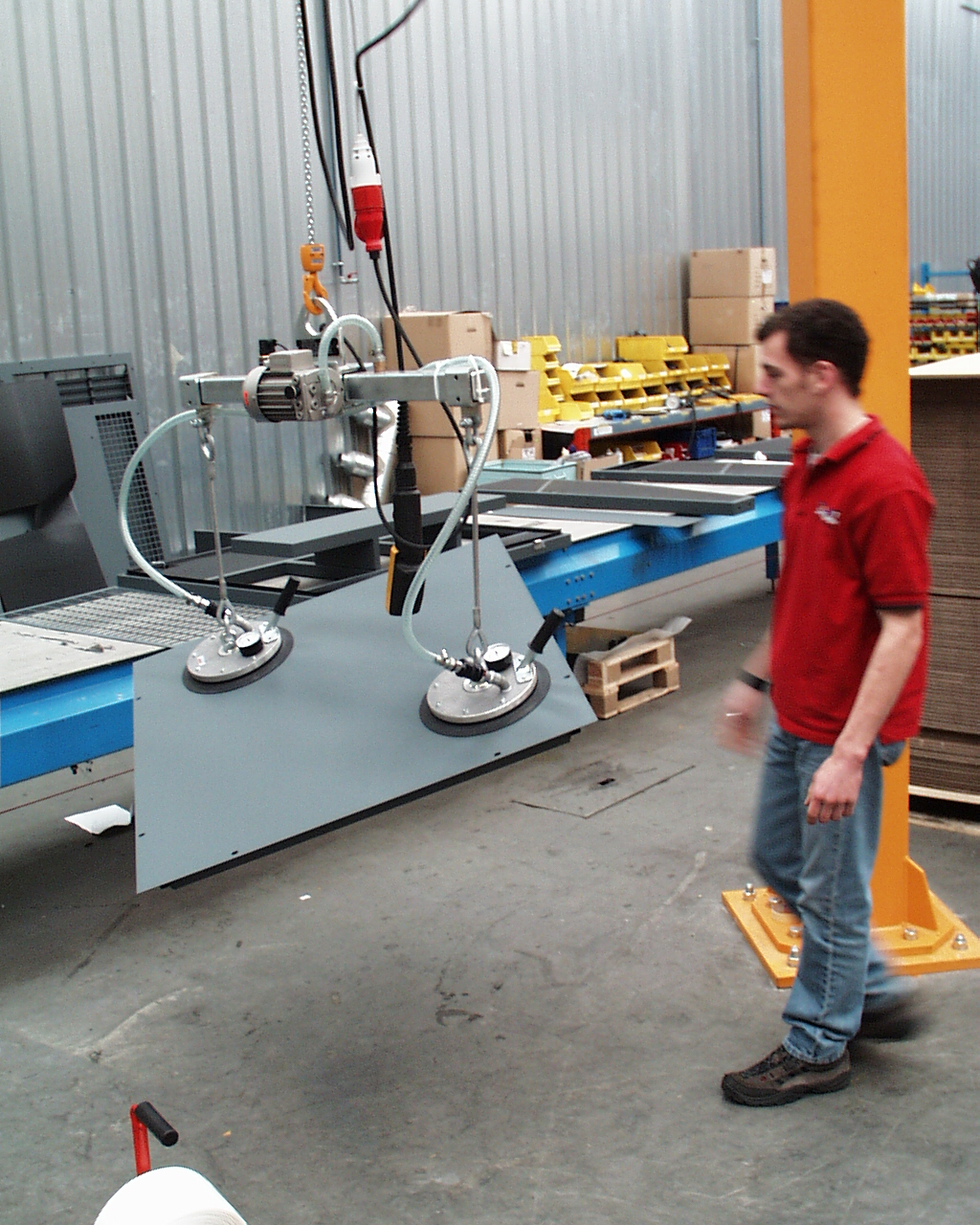

Vacuum-handling-VBV-1 Vacuum-handling-VBV-2
板材搬運  板材搬運

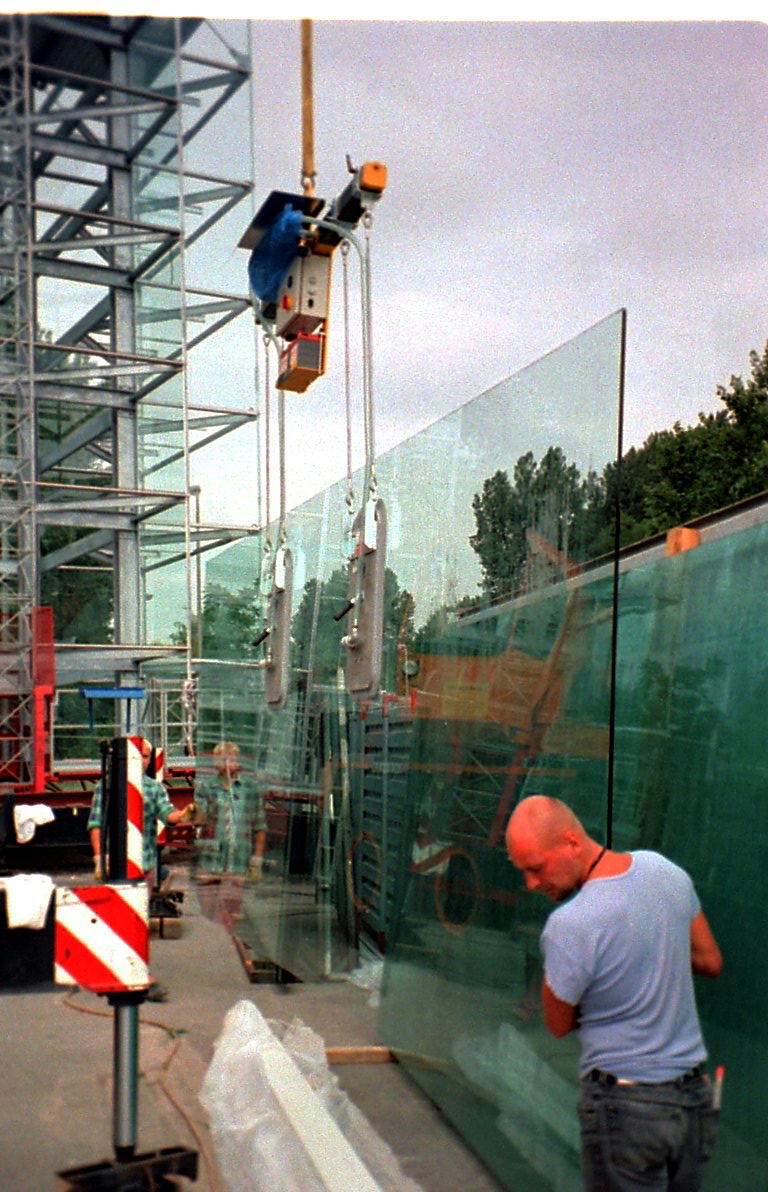

Vacuum-handling-VBV-3 Vacuum-handling-VBV-4
玻璃搬運  玻璃搬運



VacuBoyAkku VB-Akku (電池供電型式)

VacuBoyAkku 以可更換的電池作為電源，標準機型配有真空馬達控制開關，以節省電源，增加電池使用時間。

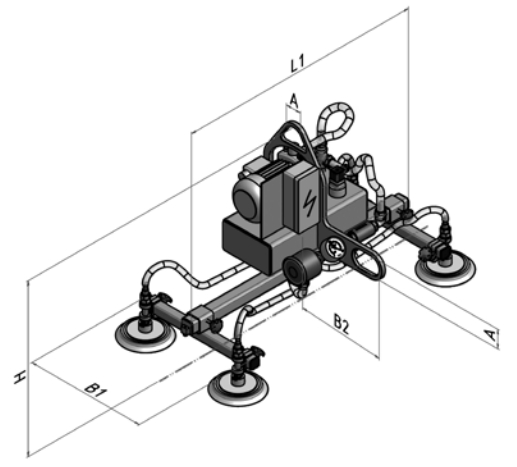

 VB-Akku-1VB-Akku-2

 負載能力       型號                        工件尺寸                幫浦型號        吸盤數量     L1    B1     B2      H       A        機器重量
     Kg    最大 (mm)        最小 (mm)     (mm)   (mm)   (mm)   (mm)   (mm)         (Kg)
125  VBM-1/2/4   2500 x 1250     400 x 400       T 4.2         4~8    250   250   270   450     60       20~30
125  VB 80   4000 x 2000    600 x 400        T 4.2        4~8   1800    800   650   470     80       40~50
125 VBM-2/4   2500 x 1250   1000 x 400        T 4.2       4~12   1200    400   270   550     60       25~30
250 VB 80   4000 x 2000    600 x 400          T 4.2         8~16    1800     800   650   470     80       45~55
500  VBM-1/2/4   2500 x 1250   1000 x 400        T 4.2        8~16   1200    400   270   550     60       30~35
500 VB 80   4000 x 2000     600 x 400        T 4.2      10~20   1800    800   650   470     80       50~70

 應用實績

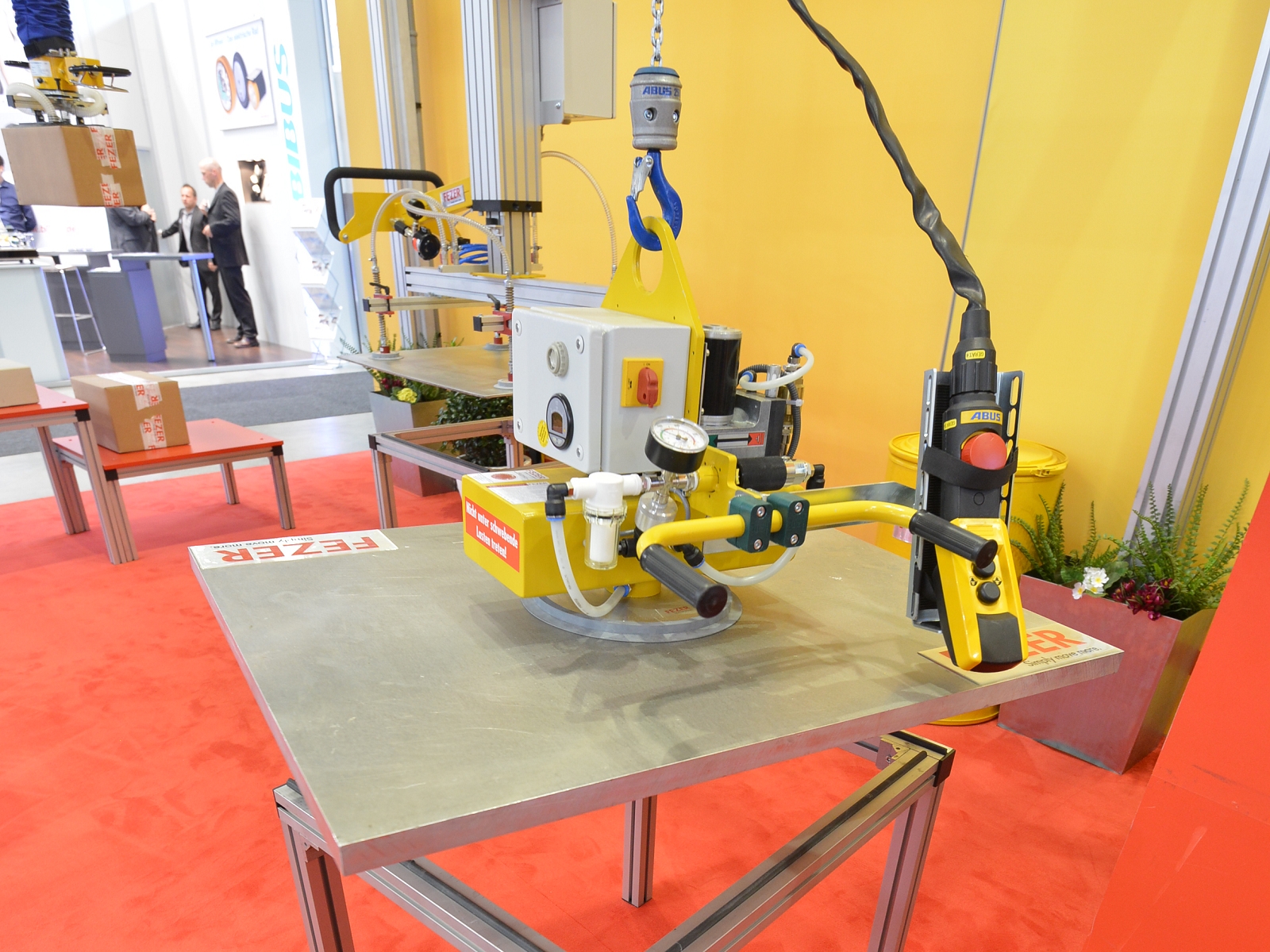

Vacuum-handling-VB-Akku-1
板材搬運
