Fezer VacuQuickLift-快速型真空搬運機

有別於傳統吊車需要掛勾及上下按鍵來搬運物品,快速型真空搬運機將吸附功能、上下控制合在一個控制握把上,只需使用吸盤即可快速搬運,改善傳統吊車運作速度慢的缺點,無論是堆放紙箱、搬運鐵板或木板、裝載油桶、放置石板,皆可使用。快速型真空搬運機在搬運重量較小的物件時,可以單手操作,提供靈活快速的搬運解決方案。

治具型式

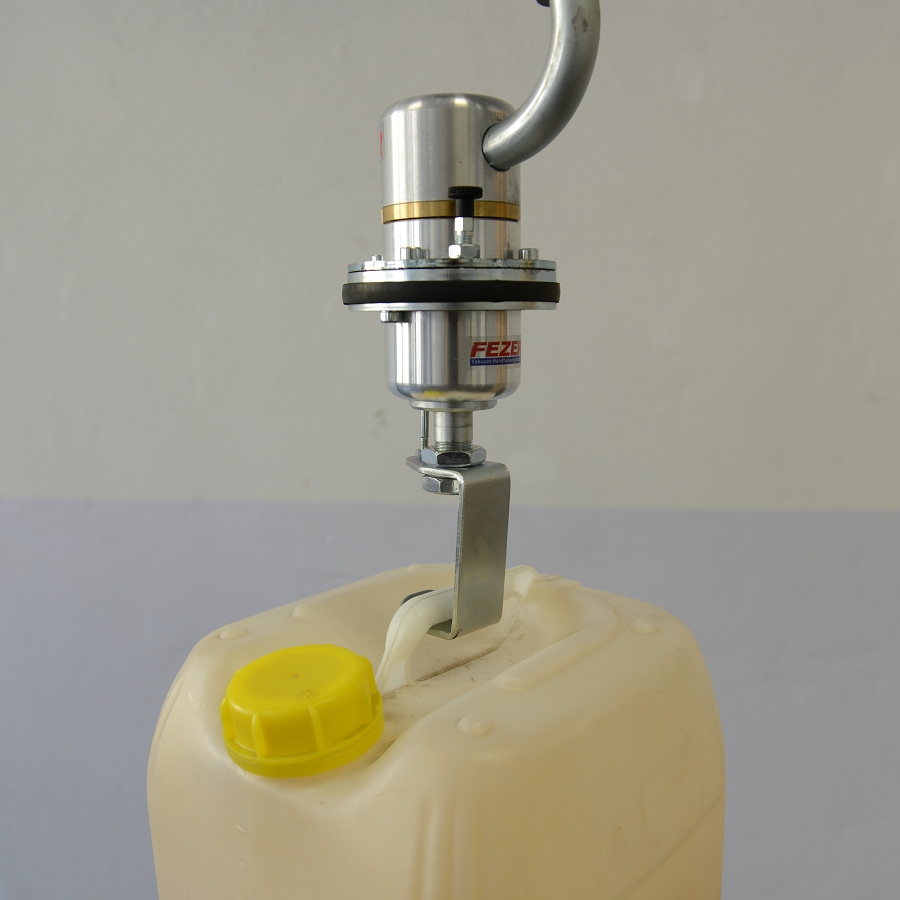

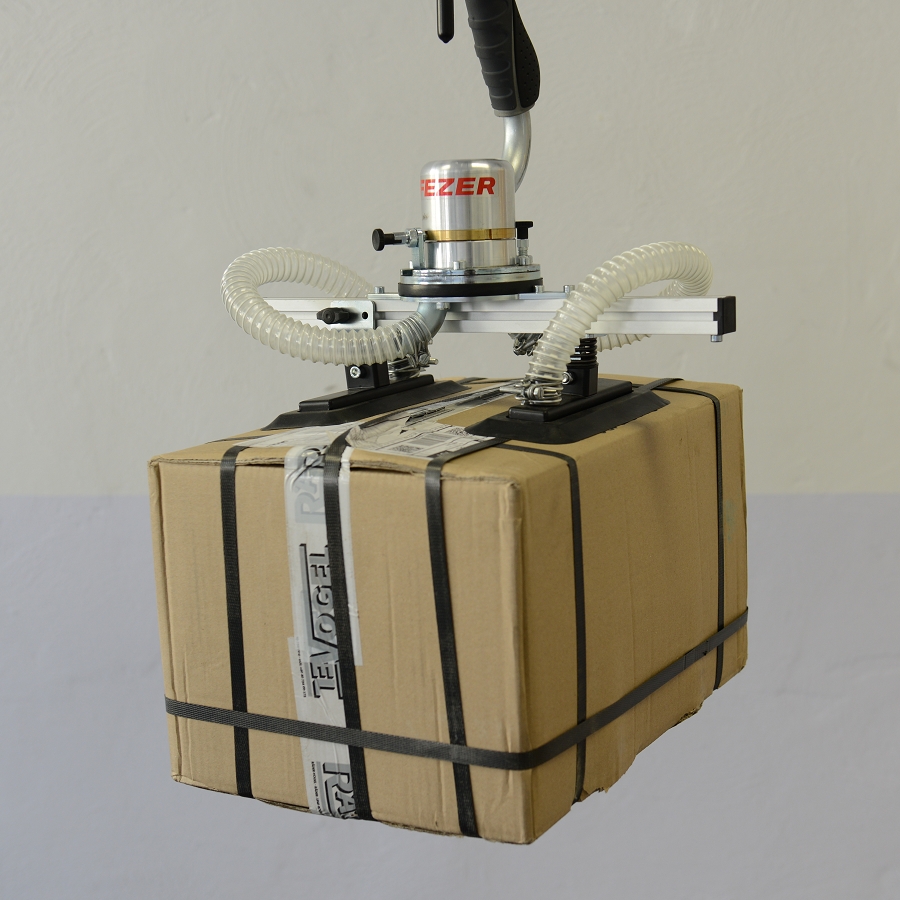

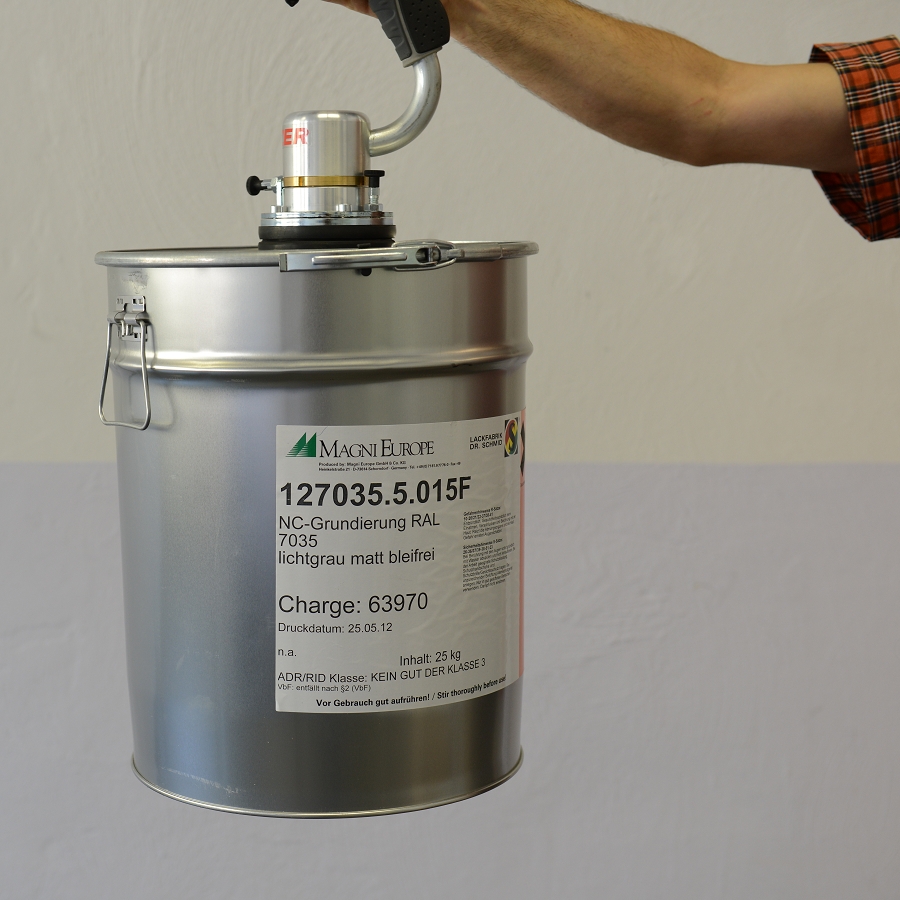

Vacuum handling VQL for canister Vacuum handling VQL for carton Vacuum handling VQL for cask
料桶鉤具 雙支長方形吸盤 圓形吸盤

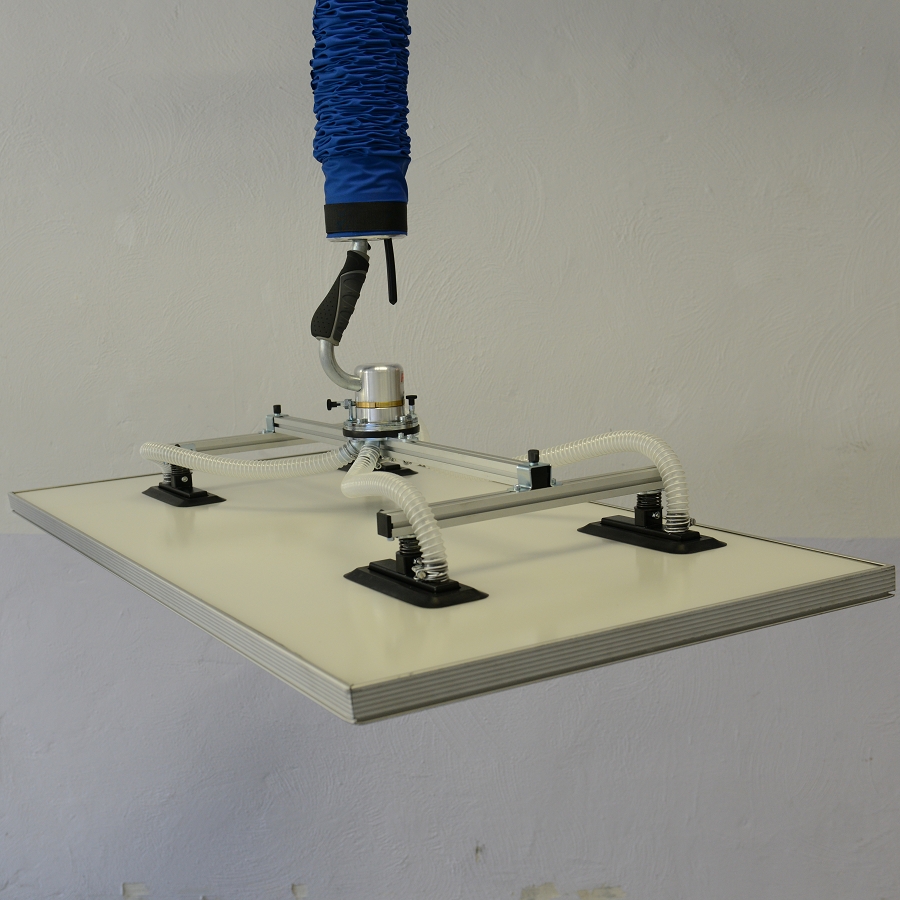

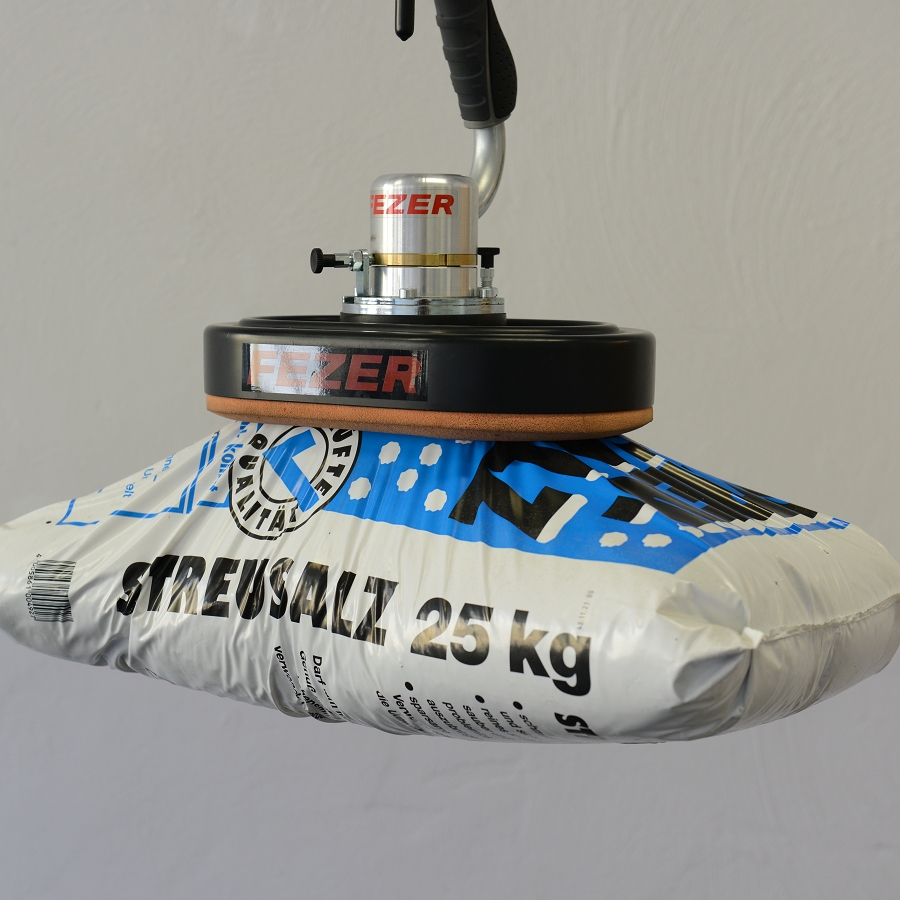

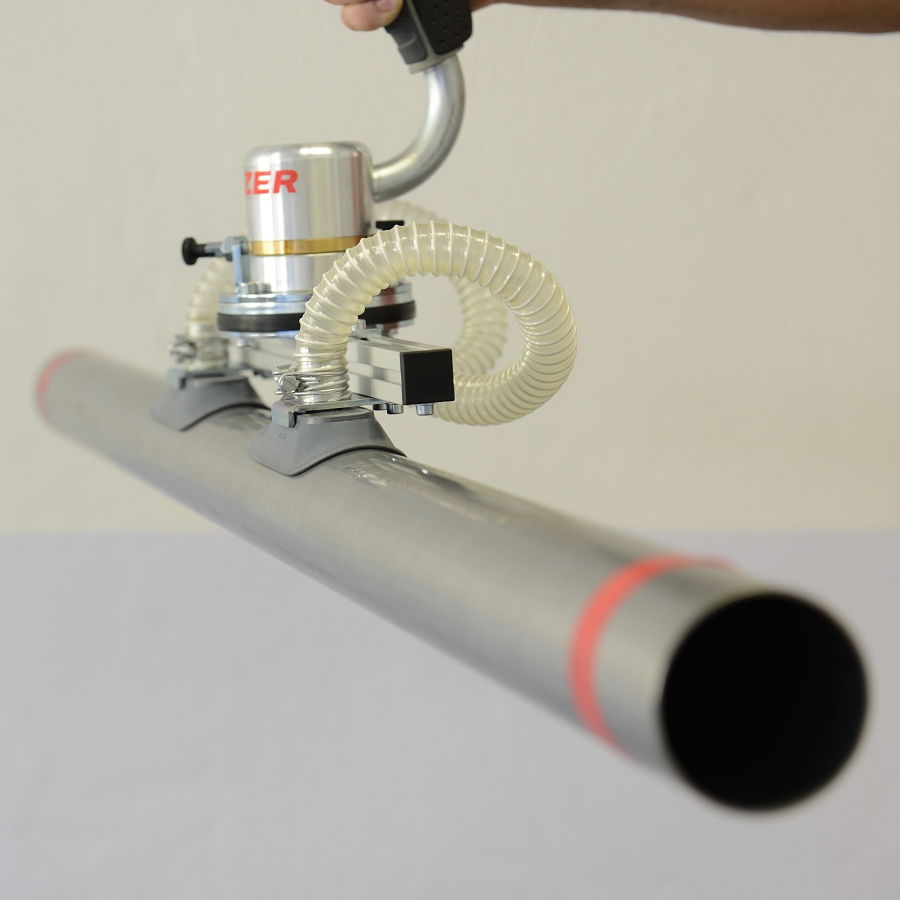

Vacuum handling VQL for plate Vacuum handling VQL for sack Vacuum handling VQL for tube
四支吸盤(適合大面積平板) 料袋吸盤 管材吸盤

技術規格

   負載能力                 VPL 80         VPL 80-90          VPL 100      VPL 100-90
高密度材料/低密度材料      (Kg)        25/20       25/20         35/30          35/30

真空幫浦/鼓風機
高密度材料/低密度材料        T 4.25       T 4.25      T 4.25/T 4.40     T 4.25/T4.40

技術資料
吸取方式          水平   水平/可旋轉            水平     水平/可旋轉
管徑    (mm)          80         80           100          100
行程速度   (m/min)       30...50      30...50       30...50       30...50
吸管長度     (mm)       2500       2500         2500         2500
總長    (mm)       2750       2750         2750          2750
吸管行程     (mm)       1750       1750         1750         1730
噪音值      dB(A)        <65       <65         <65          <65

應用實績

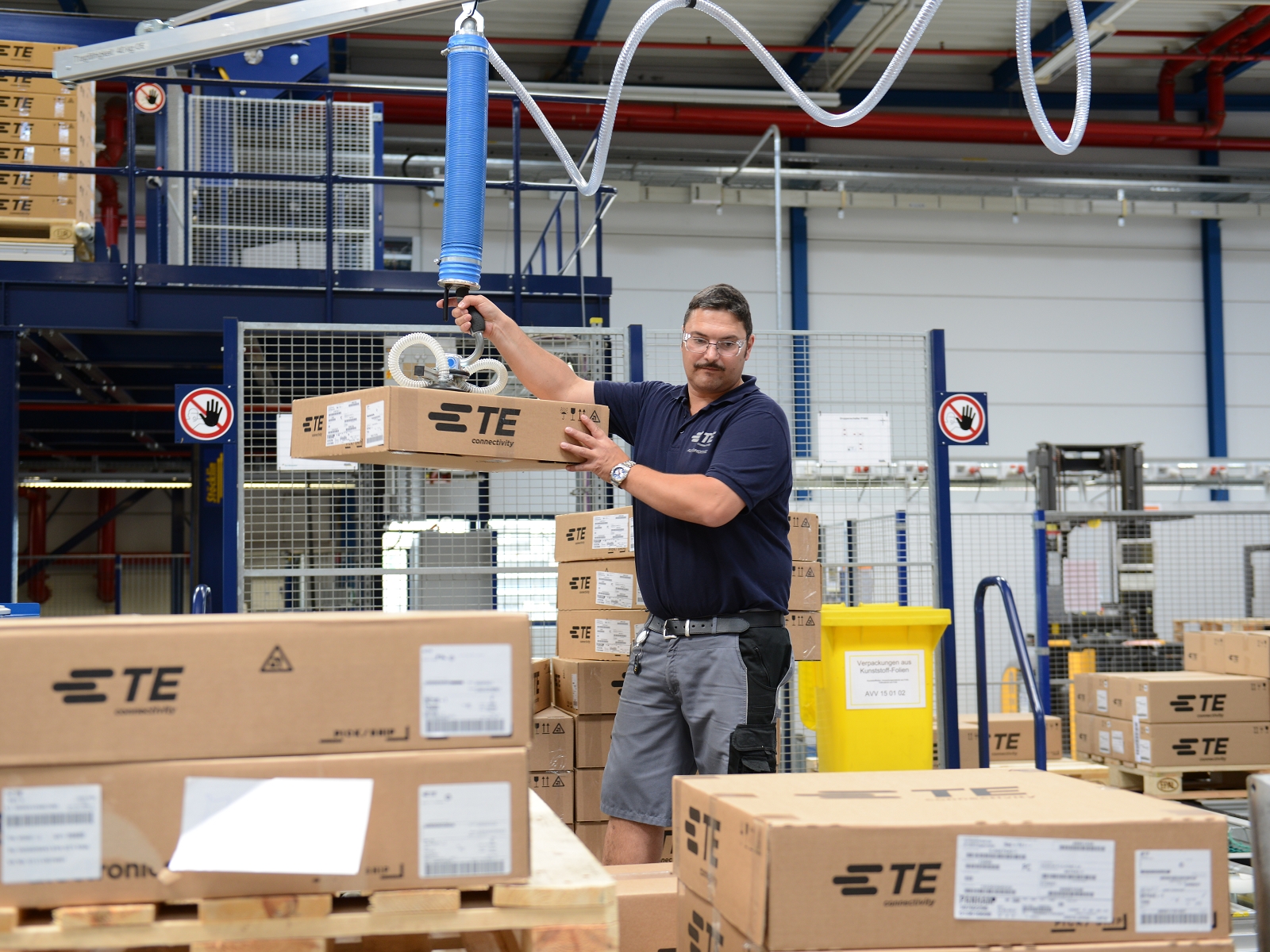

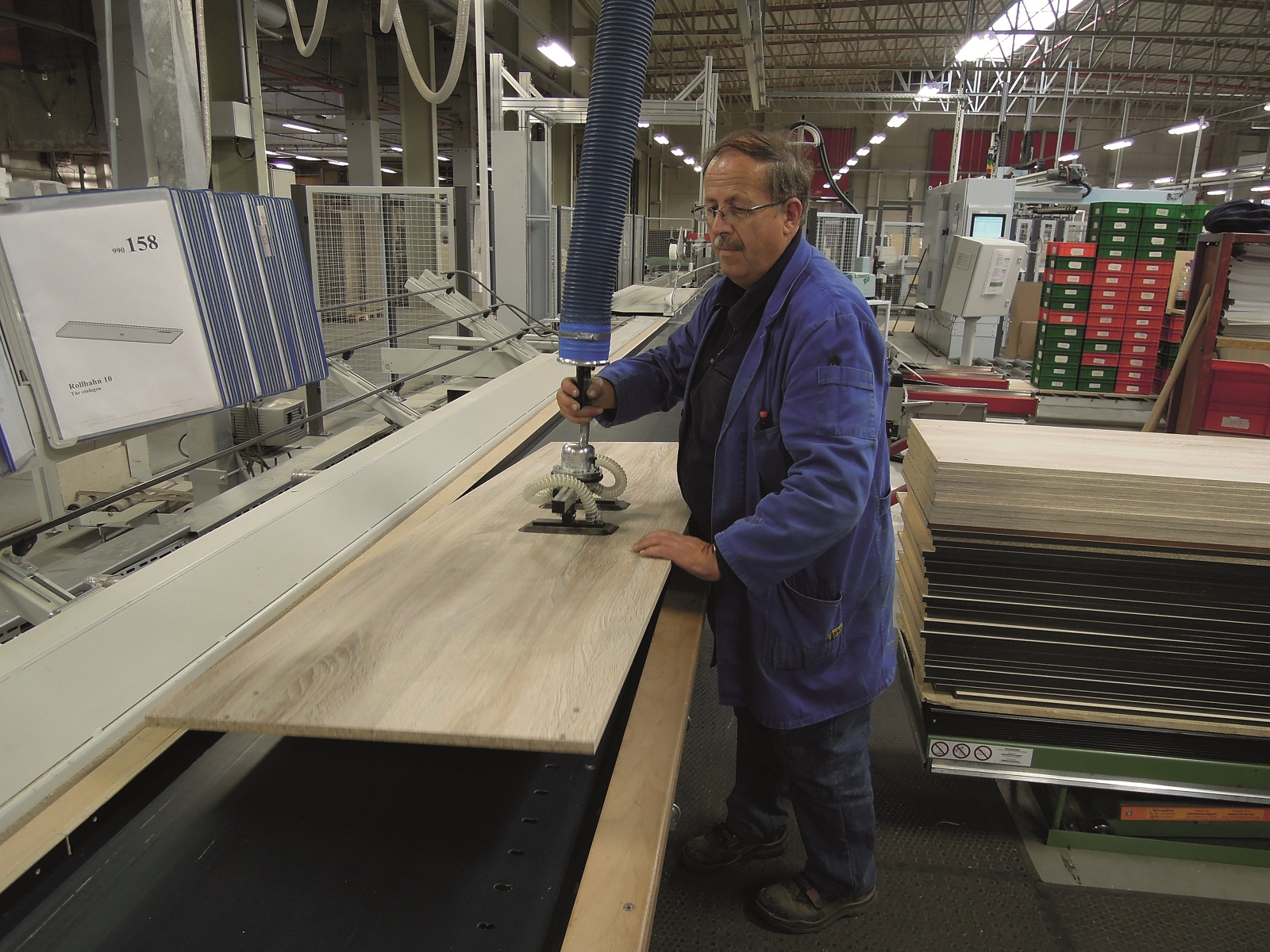

1 Vacuum handling VQL for carton app 2 Vacuum handling VQL for plate app 2
紙箱搬運   木板搬運

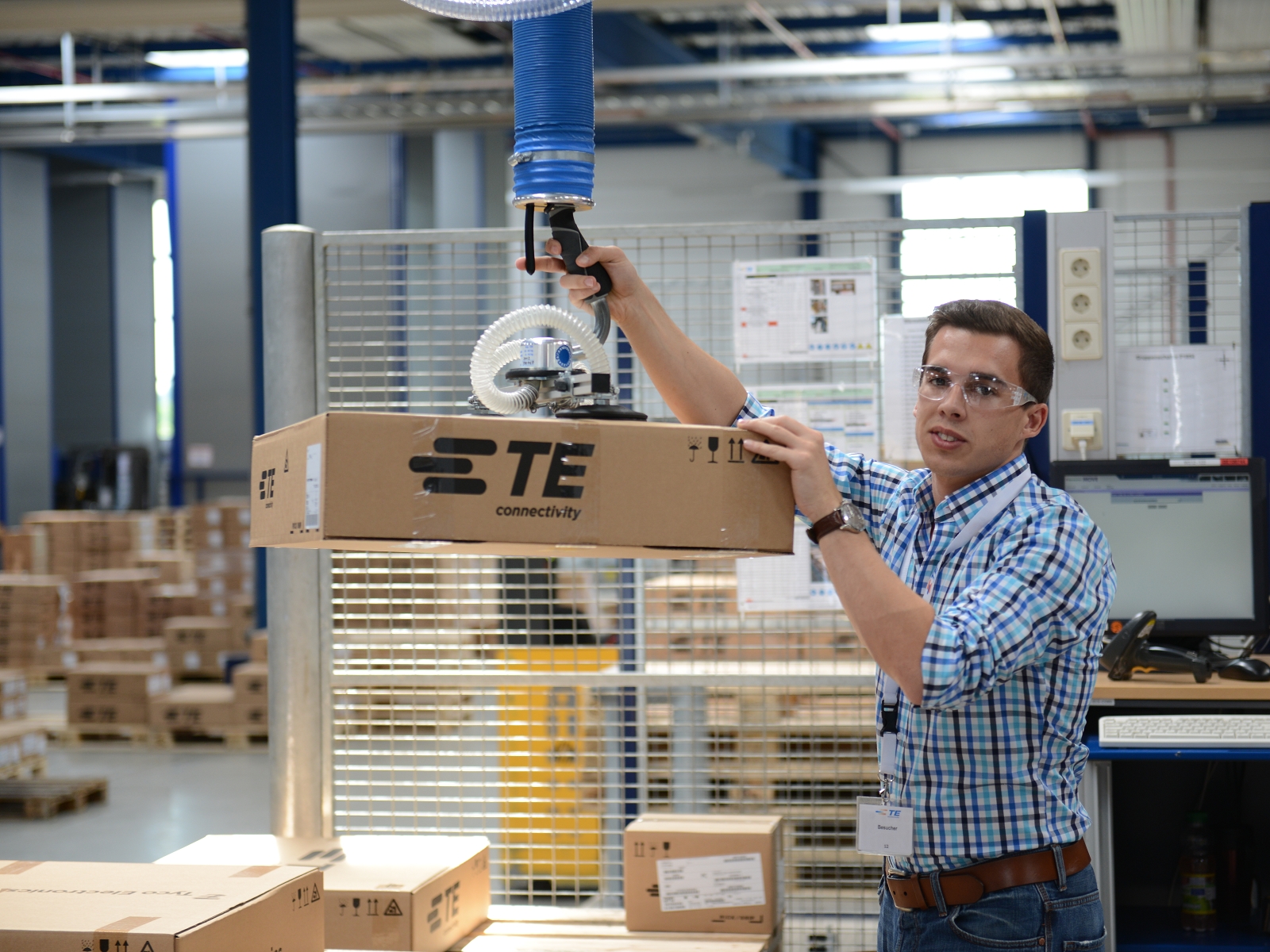

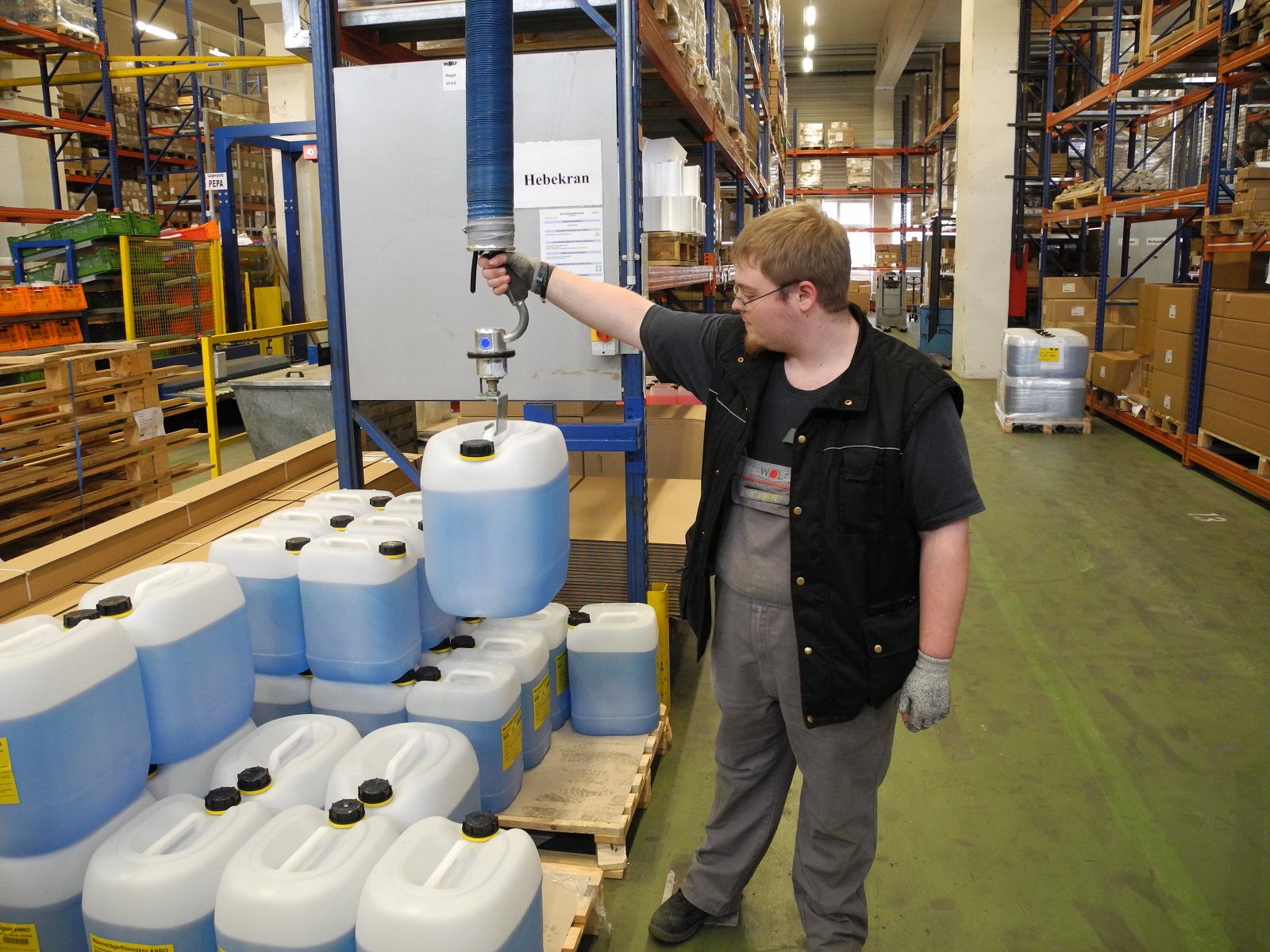

3 Vacuum handling VQL for canister app 4 Vacuum handling VQL for carton app 2
料桶搬運  紙箱搬運

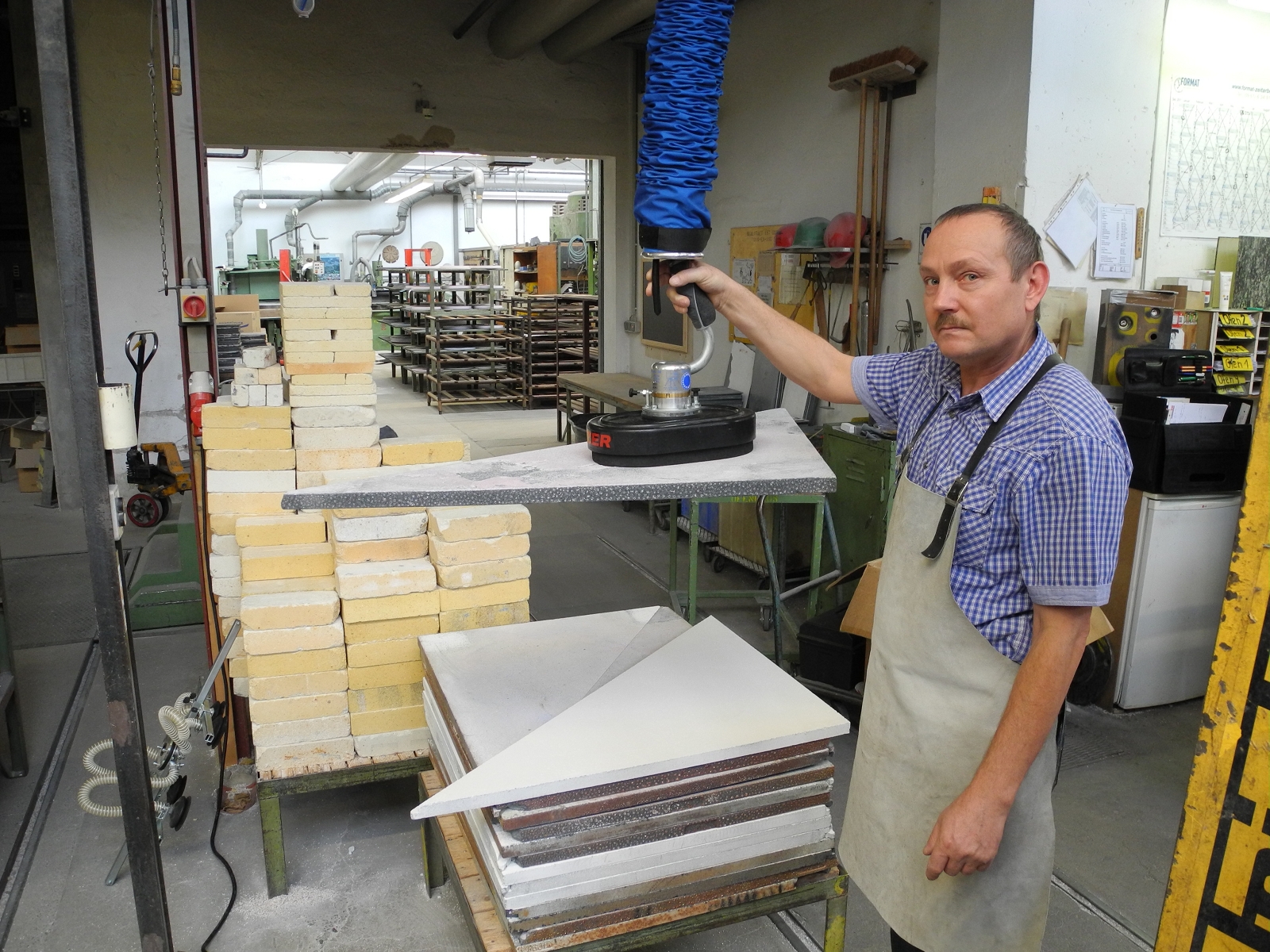

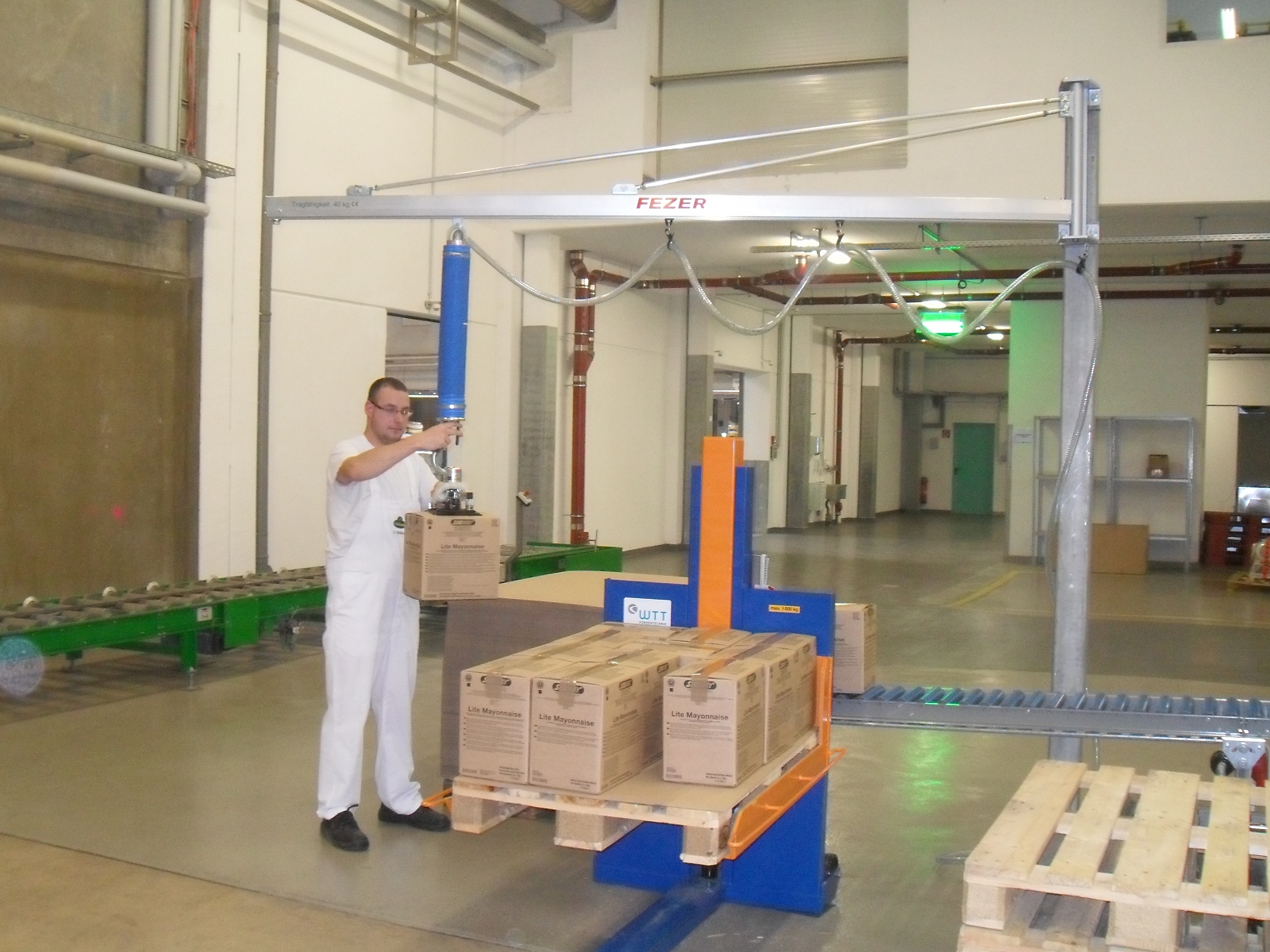

5 Vacuum handling VQL for stone plate app 6 Vacuum handling VQL for carton app 3
石板搬運  紙箱搬運

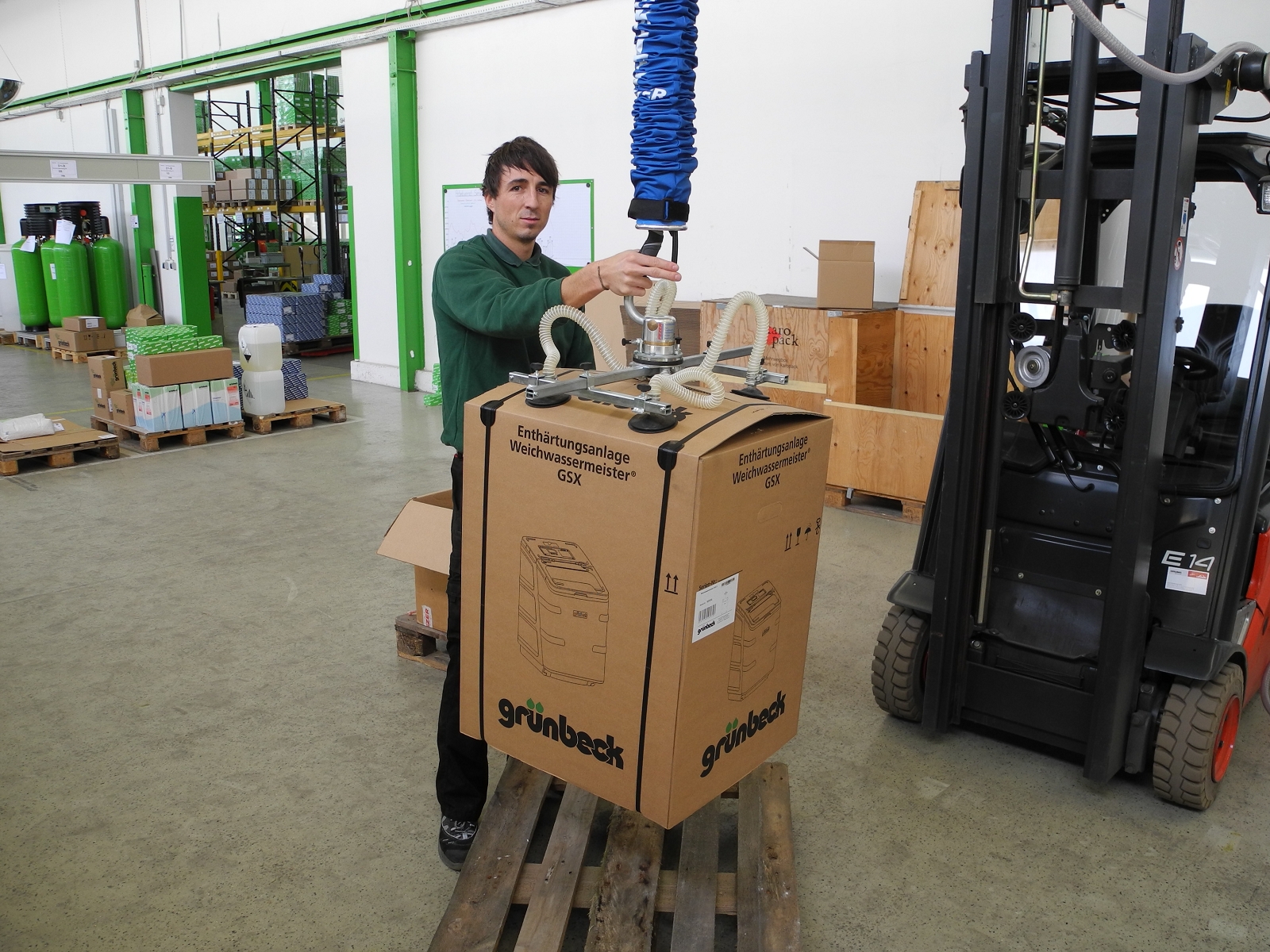

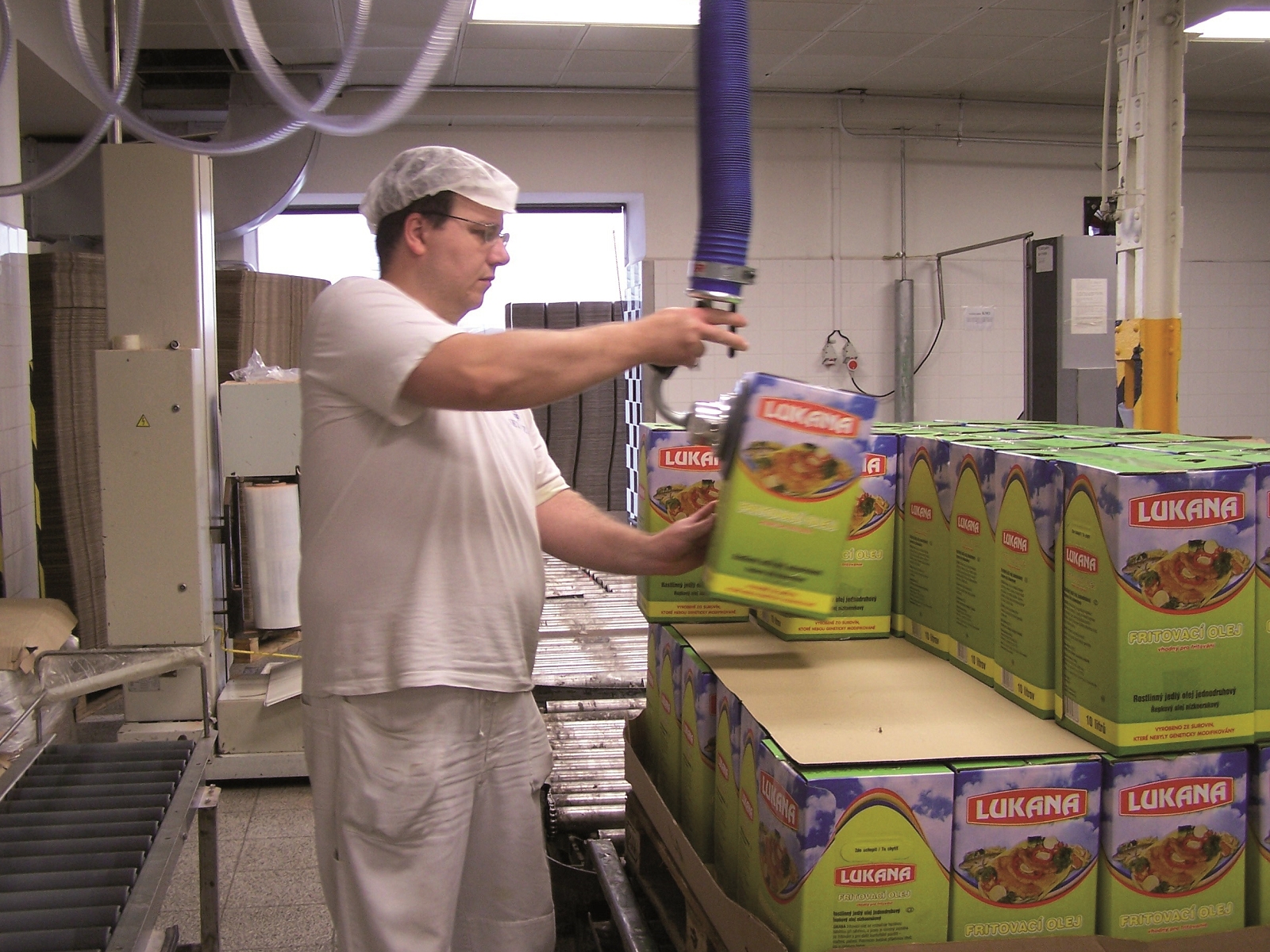

7 Vacuum handling VQL for carton app 4 8 Vacuum handling VQL for carton app 5
紙箱搬運  紙箱搬運+旋轉

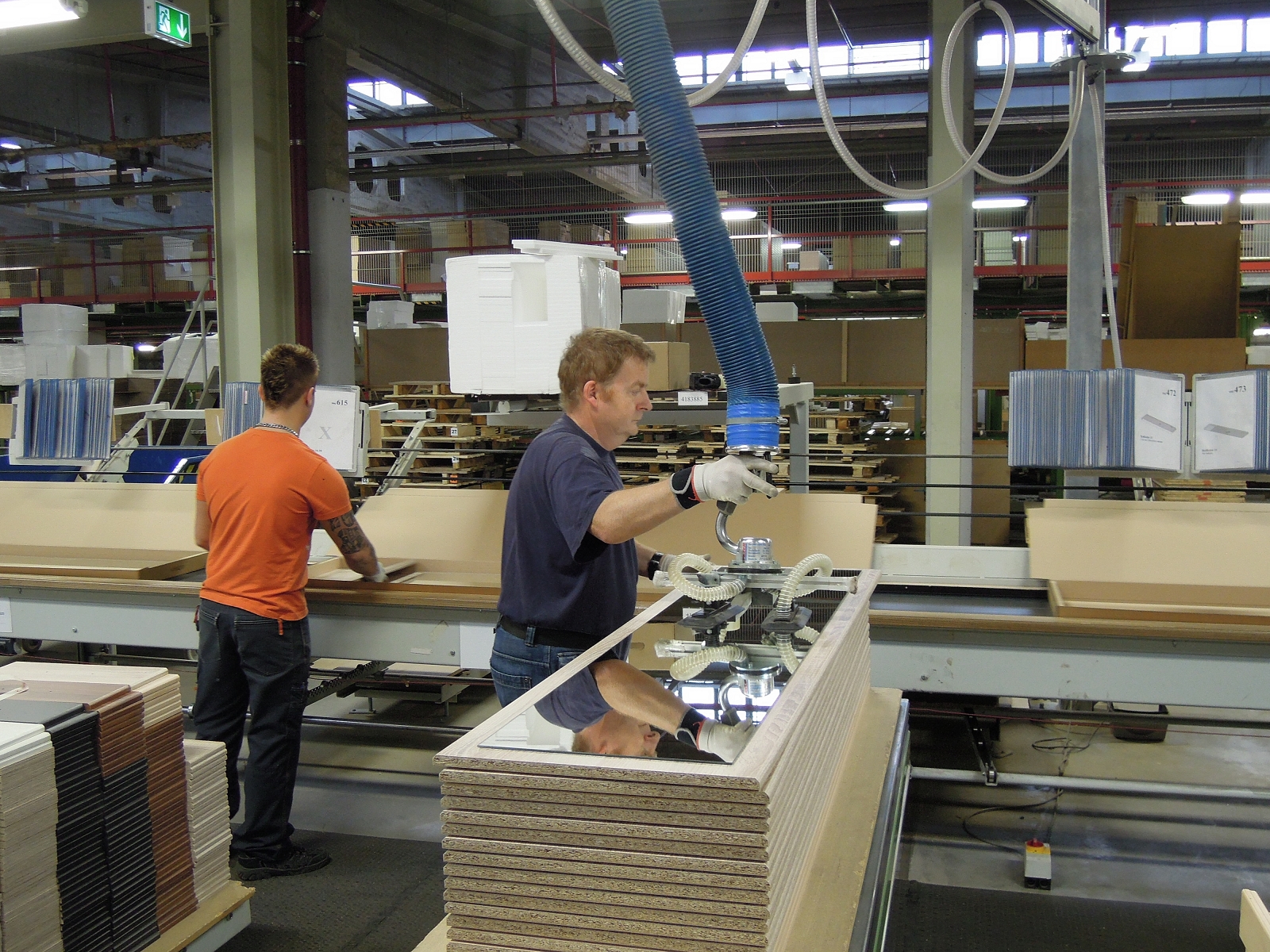

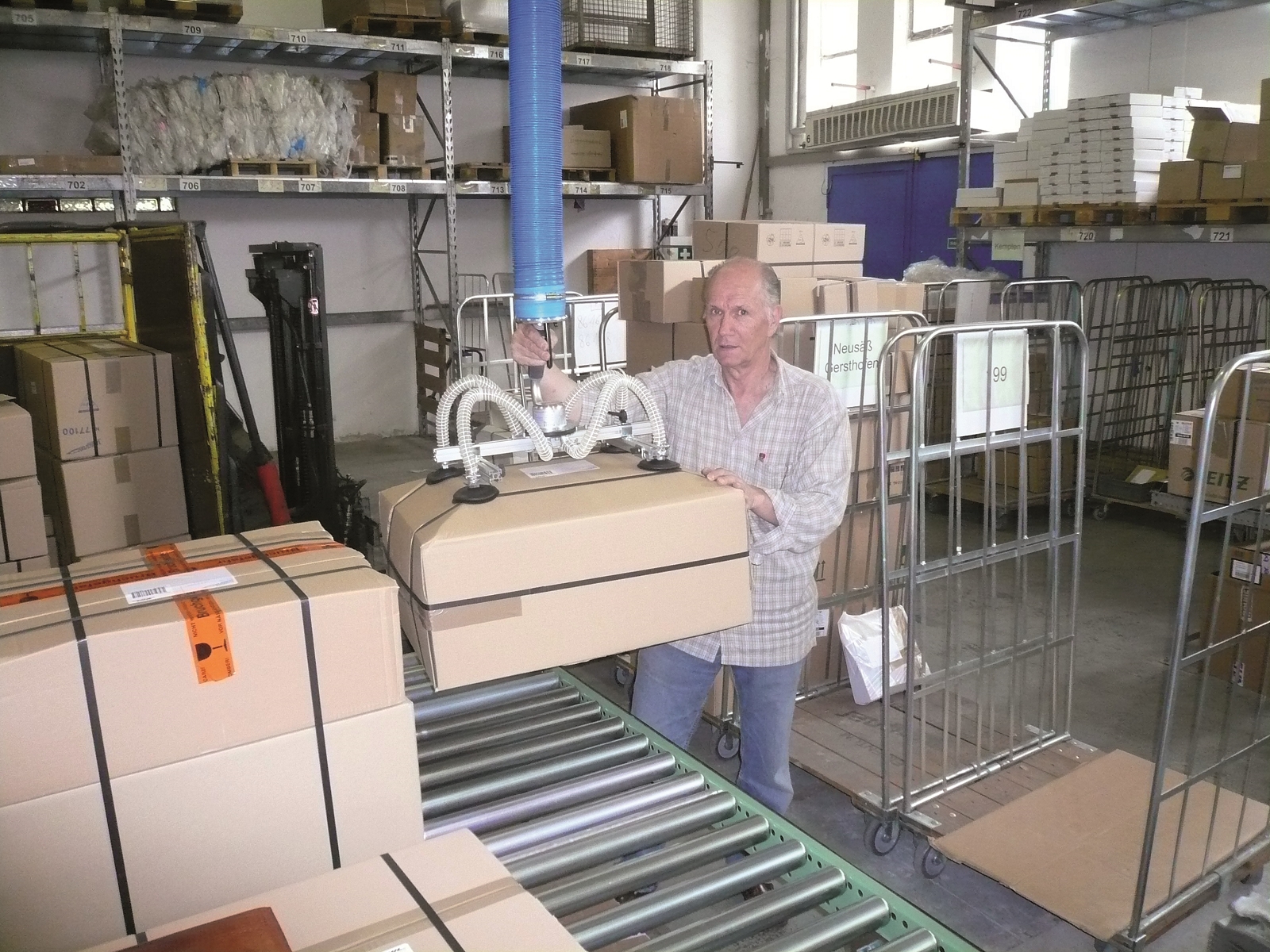

9 Vacuum handling VQL for carton app 6 10 Vacuum handling VQL for plate app
紙箱搬運  板材搬運

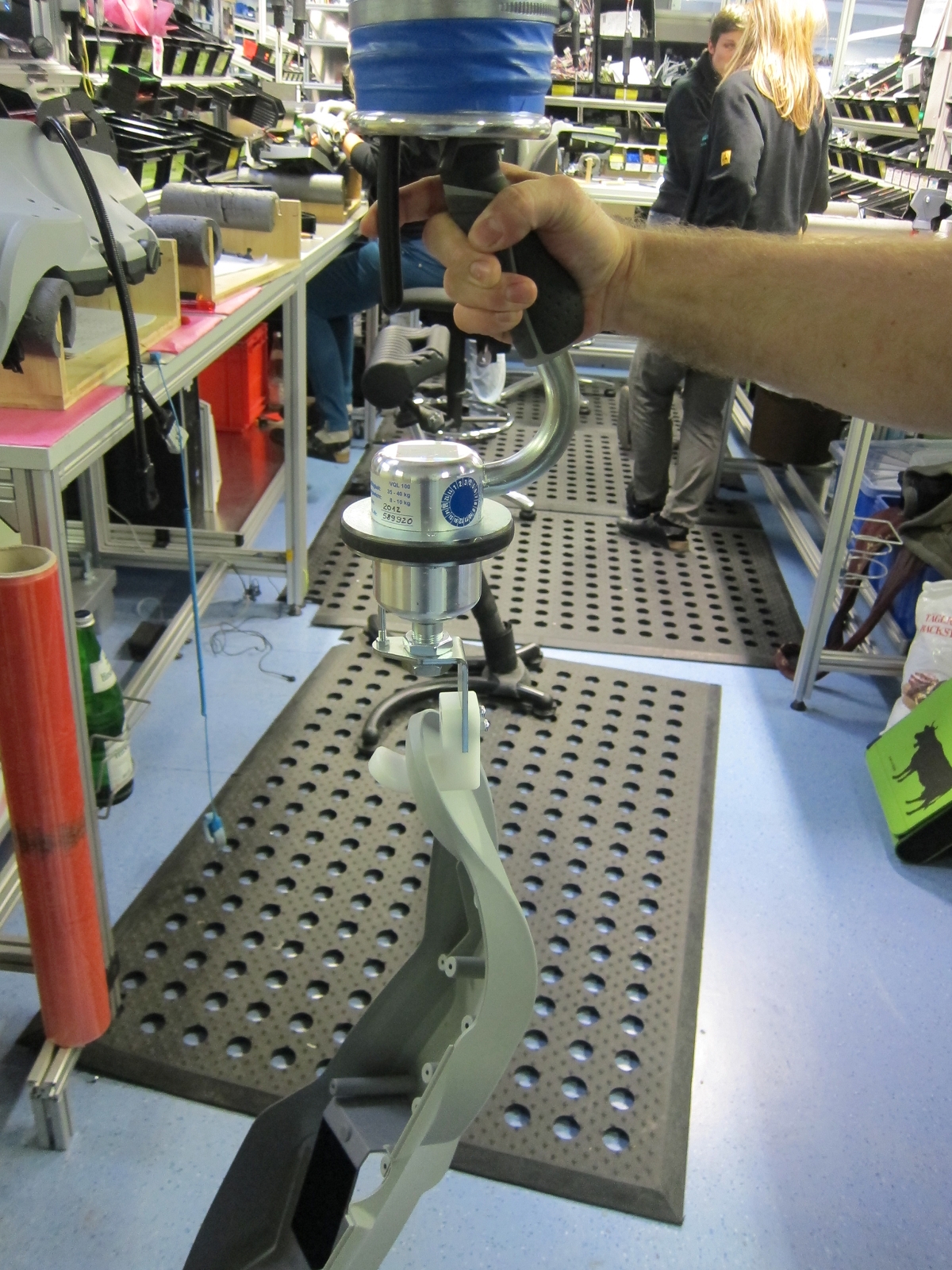

11 Vacuum handling VQL for parts app
料件搬運
